Für Absaugarm ME Ø 100mm
Fumex Dachhaube MSH / MESH 500 STD
zzgl. MwSt. zzgl. Versandkosten
Lieferzeit 7 - 10 Werktage
- Artikel-Nr.: 22981307
- Hersteller-Nr.: MSH/MESH 500-100
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Die Hauben werden jetzt gestanzt, statt im Spritzgussverfahren hergestellt. Dadurch werden die Dachhauben glasklar und randfrei. Mit der Umstellung ändern sich die Maße der Haube leicht, wie folgt:
- Neu - 570,7 x 475 (mm)
- Alt - 560 x 470 (mm)
Vorgesehen für die Anbringung oberhalb von Gasen mit hoher Auftriebskraft oder seitlich an der Arbeitsfläche, wenn die Verunreinigung keine oder nur eine geringe Auftriebskraft aufweist, ohne dabei die Arbeit zu behindern. Temperaturbereich: -15 °C bis +80 °C.
Ausführung Standard: Aluminium-Rohr, PETG
MSH 500 - ohne Haubenrohr MHR
MESH 500-100 - Rohr Ø 100 mm
Wählen Sie die Absaughaube und Absaugarm nach Ihren speziellen Anforderungen aus. Beachten Sie die entsprechenden Querschnitte (100 mm).
Hinweis
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
Abbildung kann vom Original abweichen und kostenpflichtiges Zubehör zeigen. Änderungen vorbehalten.
| Produkttyp : | Absaughaube |
| Ausführung: | Dach, Standard |
| Artikel | MESH 500-1000 |
| Ausführung | STD |

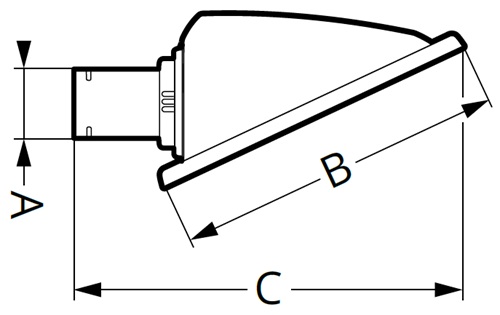

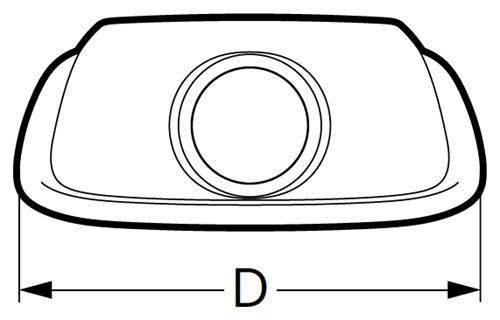

| Abmessungen (mm) | |
| A | Ø100 |
| B | 475 |
| C | 589 |
| D | 571 |
| Gewicht (kg) | 0,4 |
Hinweis
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
Der FUMEX ME - mit seiner einzigartigen Gelenkkonstruktion – kombiniert maximale Flexibilität mit niedrigem Druckabfall. ME ist der optimale Absaugarm für alle Arten von Laborumgebungen und leichteren industriellen Einsatzbereichen wie Lötarbeiten.
ME STD
Geeignet zur Beseitigung praktisch aller Arten von gasförmigen Verunreinigungen in Laboren, Schulen, Krankenhäusern, in der Pharmaindustrie und für leichte Industrieanwendungen.
ME STD mit Gelenken aus Polypropylen und Rohren aus dünnwandigem, eloxiertem Aluminium.
ME PP
Wird vor allem zur Beseitigung stark korrosive Verunreinigungen, bei hohen Konzentrationen eingesetzt, z. B. in Laboren sowie in der Pharma- und Chemieindustrie.
ME PP mit Gelenken und Rohren aus Polypropylen. Alle Metallteile, die mit dem Luftstrom in Berührung kommen, sind aus Edelstahl hergestellt.
Die Deckenhalterung MTI für ME PP ist mit interner Epoxidbeschichtung erhältlich, die eine höhere Korrosionsbeständigkeit sicherstellt.
ME ESD
Eignet sich zur Beseitigung von gasförmigen Verunreinigungen, wenn die Gefahr einer Funkenbildung vermieden werden soll und in Bereichen, in denen Produkte für den Einsatz ESD-zertifiziert sein müssen, z. B. in der Elektroindustrie.
Gelenke aus leitfähigem Polypropylen und Rohren aus leitfähigem Polypropylen (Ø75) oder Aluminium (Ø50) mit Erdungskabel sorgen dafür, dass die gesamte Absauganlage elektrisch leitfähig ist. ME ESD hat eine Typenzulassung gemäß EN 61340-5-1.
ME ATEX
Eignet sich zur Beseitigung gasförmiger Verunreinigungen in Umgebungen mit ATEX-Einstufung, beispielsweise in Laboren, in der chemischen und petrochemischen Industrie, beim Gasvertrieb sowie in der Farben- und Arzneimittelindustrie.
Gelenke und Rohre bestehen aus leitfähigem Polypropylen. Alle Metallteile, die mit dem Luftstrom in Berührung kommen, sind aus Edelstahl hergestellt. Alle Metalllagerteile sind mit einem leitfähigem Speziallack lackiert. Das Produkt entspricht den Anforderungen der ATEX-Richtlinie 2014/34/EC Kategorie 2 für Gase und Staub.
FUMEX ME ist in den Abmessungen Ø50/75/100 mm in Längen zwischen 650-2650 mm erhältlich. In der Standardausführung gibt es Halterungen für Decke/Wand/Tisch, wobei die Deckenhalterungen als Abluftkanäle fungieren. ME kann viele verschiedene Anforderungen erfüllen, sowohl in Bezug auf die Nutzung als auch bei der Installation. Für stilvolle und funktionale Installationen stehen Erweiterungssätze und Abdeckplatten sowie eine große Auswahl an Hauben und Düsen zur Verfügung.
Hilfestellung für die Planung
Reichweite - Bei empfohlener Montagehöhe
| ME 50/75 | 1000 | 1300 | 1500 | 2000 | ME 100 | 1150 | 1350 | 1650 | 1900 | 2100 | 2650 | |
| Arbetsradie (mm) | 800 | 1050 | 1200 | 1650 | Arbetsradie (mm) | 1000 | 1150 | 1450 | 1700 | 1900 | 2450 |
Einbauhöhe und seitliche Ausrichtung
Zur Optimierung der Reichweite der Absaugung werden folgende Montagehöhen und seitliche Ausrichtungen im Verhältnis zum Arbeitsplatz empfohlen.
| Ausführung | Empfohlene Montagehöhe (mm) | Empfohlene seitliche Ausrichtung (mm) | ||
| Ø50 | Ø75 | Ø100 | ||
| MET 1000 | MET 1000 | 1900 | 350 | |
| MET 1150 | 1900 | 450 | ||
| MET 1300 | MET 1300 | MET 1350 | 2100 | 550 |
| MET 1500 | MET 1500 | MET 1650 | 2200 | 650 |
| MET 2000 | MET 1900 | 2400 | 750 | |
| MET 2100 | 2400 | 800 | ||
| MET 2650 | 2400 | 1000 | ||
* Basierend auf einer Arbeitshöhe von 900 mm.
Temperaturgrenzwerte
| Ausführung | STD/PP/ESD | EX (ATEX) |
| Betriebstemperatur | 5 °C bis 80 °C | 5 °C bis 60 °C |
| Umgebungstemperatur | 10 °C bis 40 °C | 10 °C bis 40 °C |
| Transport- und Lagertemperatur | -25 °C bis 80 °C | -25 °C bis 60 °C |
Hinweis
Zu den gezeigten Fumex Absaugarmen benötigen Sie neben der passenden Absaughaube ggf. noch entspechend dimensionierte Ventilatoren und weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.
Die Gründerjahre von FUMEX liegen in den 40er Jahren des vergangenen Jahrhunderts. So wurde aus einer kleinen Komponentenproduktion für die Werk- und Fahrzeugindustrie ein weltweit führende Umwelttechnologieunternehmen. Seit Unternehmensgründung werden Fumex-Produkte permanent weiterentwickelt. Sowohl hinsichtlich des Designs als auch der Funktionalität und Benutzerfreundlichkeit. Darüber hinaus entwickeln wir Formgebung und Aussehen, häufig in enger Zusammenarbeit mit Industriedesignern. FUMEX steht für hochwertige Punktabsaugen für die Absaugung von Arbeitsplätzen in Laboren, Schulen, Forschung, Entwicklung, Handwerk und Industrie eingesetzt werden. Das breite Produktportfolio der Quellenabsaugungen deckt nahezu jeden Anwendungsbereich ab: ob die sichere Absaugung von Stäuben oder Dämpfen, die FUMEX Absaugarme in den unterschiedlichen Ausführungen Standard, ESD oder ATEX sind eine sichere Lösung um Mitarbeiten vor gesundheitsschädlichen Emissionen zu schützen.
ADESATOS liefert das komplett FUMEX Produktportfolio in wenigen Tagen zu Ihnen. Gerne beraten wir Sie bei der individuellen Lösung Ihrer Anforderung mit FUMEX Absaugarmen unter 0800 8050900 oder schreiben Sie uns eine Nachricht.
