Fumex Modulfilter Typ CVP W3 mit Abreinigung für Schweißrauch Klasse W3

Ein flexibler Modulfilter für Partikel und Gas mit W3 Zertifizierung

Die Modulfilterbaureihe CV von Fumex mit ihrer stabilen Profilkonstruktion bietet sich an, wenn mehrere Funktionen in einem Produkt vereint werden sollen.
In seiner Basisausführung ist der Filter für den Umgang mit Rauch/Dämpfen für einen (1) Arbeitsplatz ausgelegt, allerdings können mehrere Filter parallel angeschlossen werden und so mehrere Arbeitsplätze in ein und demselben System bedienen.
Maximale Flexibilität von einem einfachen Einwegfilter zu einer Lösung mit Druckluftreinigung, aber auch die Möglichkeit zur Kombination von Partikel- und Gasfilterung in derselben Einheit oder ausschließlich Gasfilterung.
Die Filtereinheit wird an der Wand angebracht, und ihr stabiles Profil macht nicht nur die Montage einfacher, sondern auch erforderliche Service- und Wartungsarbeiten.

CVP W3 Filter mit manueller Druckluftreinigung, mit externem Vorfilter einschl. Metallmembran. Der Patronenfilter ist vom Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (IFA) gemäß DIN EN ISO 15012-1 für Schweißrauch Klasse W3 zertifiziert und kann über 99 % der Rauch- und Staubschadstoffe herausfiltern, die bei Schweißarbeiten an hochlegierten Stählen entstehen, so z.B. bei Stählen mit einem Nickel- und Chromgehalt von mindestens 30 %.
Im Lieferumfang enthalten sind eine Filterpatrone, Profil, zwei Anschlüsse und erforderliche Teile für die Druckluftreinigung, ferner ein analoges Manometer zur Anzeige des Druckabfalls über der Filterpatrone. Die untere Rohrleitung ist um 180° verstellbar.

Funktionsweise des CVP W3
Bei manueller Reinigung mit Druckluft hat der Filter eine lange Lebensdauer, auch bei hoher Belastung der Filterpatrone.
1. Zum Schutz der Filterpatrone vor großen Partikeln ist am Einlasskanal ein Vorflter angebracht. Der Vorflter kann entweder an der Wand oder direkt im Kanal montiert werden. Eine senkrechte Anbringung des Filters vereinfacht den Patronenwechsel.
2. Filterpatrone aus Polyester, mit BIA-Filter Klasse M, 14 m² Filterfäche.

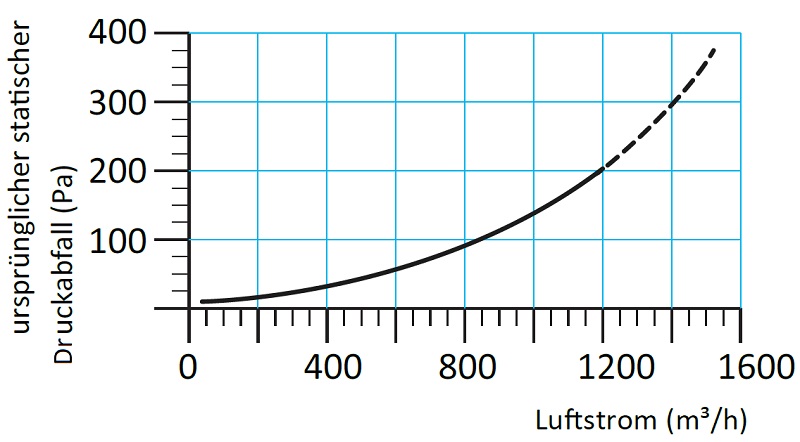

3. Manometer zur Anzeige des Druckabfalls über der Filterpatrone. Der Ausgangsdruck über der Filterpatrone beträgt je nach Luftstrom 100-200 Pa. Wenn der Druckabfall auf 800-1000 Pa angestiegen ist, muss die Patrone über das Impulsventil gereinigt werden. Die gründlichste Reinigung erfolgt, wenn das Gebläse ausgeschaltet ist und mit 3 bis 5 Impulsen. Die Filterpatrone kann auch bei laufendem Gebläse gereinigt werden. Anzeige für Filterwechsel.
4. Multifunktionsventil für Druckluft:
· Absperrventil und Entleerungsventil.
· Druckentlastungsfunktion zur Einstellung des vorgeschriebenen Reinigungsdrucks 3,5 bar.
· Manometer zur Anzeige des eingestellten Reinigungsdrucks.
· Impulsventil zur manuellen Reinigung der Filterpatrone.
5. Behälter für Druckluft mit integrierter Impulsdüse.
6. Unter dem Einlass für verunreinigte Luft befndet sich ein Behälter zur Staubaufnahme.

Hinweis
Zu dem gezeigten Fumex Filtern benötigen Sie ggf. noch weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 75 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.

Abbildung kann kostenpflichtiges Zubehör zeigen. Änderungen vorbehalten.
