Fumex Teleskopabsauger MiniTEX MXT Ø 100 mm

Sichere Schadstofferfassung am Entstehungsort

Der FUMEX Punktsauger MiniTEX in den Längen 1,1 m und 1,5 m ist ein teleskopierbarer Punktsauger für u. a. Laborarbeitsplätze, an denen ein kompakter Absaugarm mit sehr niedrigem Druckverlust gefordert ist.

Der MiniTEX ist mit einer Gasdruckfeder ausgestattet, die das Eigengewicht des Arms ausbalanciert. Dank der einstellbaren Teleskopfunktion, des beweglichen Biegeteils, des 360° Drehgelenks und des flexiblen Saugelements lässt sich der Punktsauger leicht bewegen und ist gleichzeitig positionsstabil.

Sämtliche FUMEX-Absaugarme sind mit außen liegenden Tragarmen konstruiert, die einen natürlichen und ungestörten Durchfluss der Absaugluft gewährleisten. Hierdurch werden Ablagerungen in den Rohren vermieden. Die besondere Teleskopfunktion des MiniTEX bewirkt einen bedeutend geringeren Druckverlust als herkömmliche Absaugarme. Deswegen ist er besonders geeignet für Abluftsysteme, die einen geringen Druckverlust erfordern. Der MiniTEX kann auch mit verschiedenen Absaughauben ausgerüstet werden, mit denen eine noch höhere Absaugleistung erreicht wird.

Das Einstellen der Gelenke und der Teleskopfunktion erfolgt einfach von der Außenseite. Die glatten Rohre erleichtern das inwendige Säubern der Saugkanäle.
Lieferausführung
Der Arm wird komplet mit dicht schließender Drosselklappe geliefert. Für die Deckenmontage und Wandmontaghe halterung MTI/MVK separat zu bestellen. Metallhaube, Kuppelhaube und Flachhaube sind als Zubehör erhältlich.

Geringster Druckverlust in diesem Segment
Beim MiniTEX wird der gerade Durchfluss der Absaugluft nicht durch innere Komponenten behindert. Dies ermöglicht einen ungestörten Luftstrom. Gleichzeitig ermöglicht die Teleskopfunktion eine relativ hohe Luftgeschwindigkeit in der Saugdüse. Für die meisten Labortypen empfiehlt sich ein Durchmesser von 75 mm und eine Luftleistung von 40 l/s (150 m³/h). Diese Luftleistung bewirkt eine ausreichende Luftfördermenge, um vorhandene Luftverunreinigungen zu beseitigen. Beim MiniTEX mit 75 mm beträgt der statische Druckverlust nur 110 Pa bei 40 l/s (150 m³/h) bei einer Düsengeschwindigkeit von nahezu 10 m/s. Diese Eigenschaften bieten eine ganze Reihe von Vorteilen:
- MiniTEX kann auf einfache Weise in Lüftungssystemen verwendet werden, die ebenfalls einen sehr geringen Druckverlust aufweisen, wie z.B. Abzugsschränke.
- Die hohe Düsengeschwindigkeit ermöglicht ein effektives Erfassen von Verunreinigungen und verringert gleichzeitig die Gefahr von Störungen durch andere im Raum vorhandene Lufströme.
- Der geringe Druckverlust reduziert die Geräuschbelastung.

Optimale Erfassung
Um optimal vom Punktabsauger profitieren zu können, ist es wichtig, die Flexibilität des Absaugers auszunutzen, um der Verunreinigung möglichst nah zu kommen. Bei Verwendung des empfohlenen Luftstroms verfügt der Punktabsauber über hohe Leistungsfähigkeit, auch wenn in der Umgebung Störungen entstehen.

Einsatz bei niedrigen Deckenhöhen
Der MiniTEX ist ideal bei niedriger Deckenhöhe und bei niedrig hängender Beleuchtung. Dank der Teleskopfunktion mit nur einem Biegegelenk entsteht nicht die Gefahr dass die Quellenabsaugung mit niedrig hängenden Beleuchtungsarmaturen oder niedrigen Deckenverkleidungen kollidiert.

Empfohlener Einsatzbereich

Entsprechend der bei Ihnen vorherrschenden Gegenheiten sind abweichende Werte möglich.

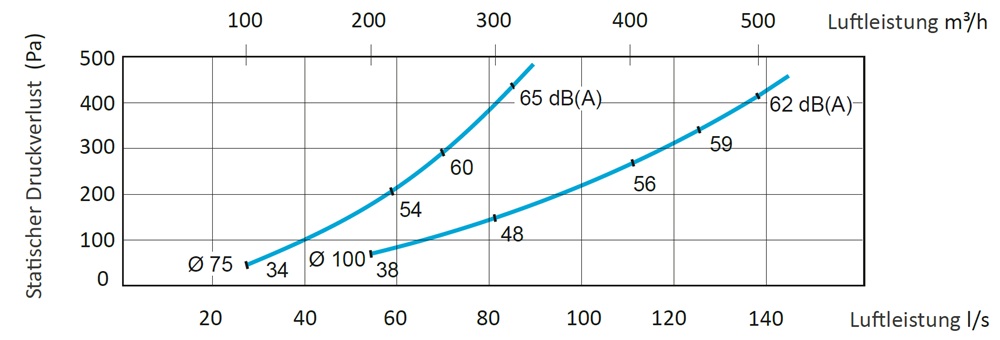

Druckabfall
Möglichst niedriger Druckabfall, ein Qualitätsaspekt, der stets berücksichtigt werden muss. Mit seinem einzigartigen Design der Gelenkkonstruktion kombiniert der Fumex Absauger ME maximale Flexibilität mit niedrigem Druckabfall. Die Luft fließt durch das Gelenk, ohne dabei überflüssige Turbulenzen zu verursachen. Hierdurch entsteht ein niedriger Druckabfall, der Energie spart und für eine geräuschärmere Arbeitsumgebung sorgt.

Der statische Druckabfall wird gemäß dem ISO-Standard 5167-1 gemessen.

Technische Daten
Schlauch
PVC-beschichtetes Polyamidgewebe mit eingebettetem Spiraldraht aus Federstahl. Schwer entflammbar, geeignet für eine Vielzahl von Chemikalien Temperaturbereich -30°C bis +100°C. Für andere Schlauchqualitäten Sie bitte Kontakt mit uns auf.
Rohre
Hergestellt aus dünnwandigem, eloxiertem Aluminium.
Blechelemente
Hergestellt aus puulverbeschichtetem Stahlblech
Kunststoffelemente Hergestellt aus Polypropen
Hauben
Die Hauben MK und MPH sind aus durchsichtigem PETG hergestellt. Die Hauben MM sind aus lackiertem Aluminium hergestellt.

Hinweis
Zu den gezeigten Fumex Absaugarmen benötigen Sie neben der passenden Absaughaube ggf. noch entspechend dimensionierte Ventilatoren und weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 75 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.
Abbildung kann kostenpflichtiges Zubehör zeigen. Änderungen vorbehalten.
