Absaugarme & Quellabsaugung prüfen: Pflicht, Fristen und Ablauf

Eine Quellabsaugung erfasst Gefahrstoffe genau dort, wo sie entstehen – an der Lötstelle, am Becherglas, am Schweißbrenner. Doch eine Absaugung schützt nur so lange zuverlässig, wie sie nachweislich wirksam ist. Genau hier setzt die wiederkehrende Prüfung an: Sie ist in Deutschland keine Kür, sondern gesetzliche Pflicht. Dieser Leitfaden zeigt Ihnen als Laborleiter, Einkäufer oder Sicherheitsverantwortlicher, welche Vorschriften gelten, wer prüfen darf, in welchen Intervallen geprüft werden muss und worauf es beim Prüfumfang ankommt – fachlich fundiert und praxisnah.

Warum Absaugarme überhaupt geprüft werden müssen

Ein Absaugarm bzw. eine Quellabsaugung ist arbeitsschutzrechtlich gleich doppelt erfasst. Zum einen ist sie ein Arbeitsmittel im Sinne der Betriebssicherheitsverordnung (BetrSichV). Zum anderen ist sie eine technische Schutzmaßnahme nach der Gefahrstoffverordnung (GefStoffV). Beide Regelwerke verlangen, dass die Anlage regelmäßig auf Funktion und Wirksamkeit überprüft wird – ergänzt durch das Arbeitsschutzgesetz (ArbSchG) als übergeordneten Rahmen sowie durch die einschlägigen Technischen Regeln und die DGUV-Vorschriften.

Der Hintergrund ist einfach: Lufttechnische Anlagen verschleißen. Gelenke werden schwergängig, Schläuche werden porös, Filter setzen sich zu, Ventilatorleistung lässt nach. Eine Absaugung, die bei der Inbetriebnahme einwandfrei funktioniert hat, kann nach zwei Jahren Betrieb deutlich an Erfassungsleistung verloren haben – ohne dass es im Alltag sofort auffällt. Die wiederkehrende Prüfung stellt sicher, dass die Schutzwirkung dauerhaft erhalten bleibt und die Arbeitsplatzgrenzwerte (AGW) eingehalten werden.

Konkret sind die folgenden Vorschriften maßgeblich:

• BetrSichV § 14: Arbeitsmittel, die schädigenden Einflüssen ausgesetzt sind, müssen wiederkehrend durch eine zur Prüfung befähigte Person geprüft werden. Die Fristen ergeben sich aus der Gefährdungsbeurteilung.
• GefStoffV § 7 Abs. 7: Der Arbeitgeber muss Funktion und Wirksamkeit der technischen Schutzmaßnahmen regelmäßig überprüfen, mindestens jedoch alle drei Jahre. Das Ergebnis ist aufzuzeichnen und aufzubewahren.
• GefStoffV Anhang I Nr. 2.3: Einrichtungen zum Erfassen und Abscheiden von Stäuben sind mindestens jährlich auf ihre Funktionsfähigkeit zu prüfen, zu warten und gegebenenfalls instand zu setzen.
• DGUV Regel 109-002 („Arbeitsplatzlüftung – Lufttechnische Maßnahmen"): das zentrale Praxisregelwerk, das die gesetzlichen Vorgaben konkretisiert und die Prüfung in Vollständigkeits-, Funktions- und Funktionsmessung gliedert.

Wer diese Pflichten nicht erfüllt, riskiert nicht nur den Schutz der Beschäftigten, sondern auch haftungs- und versicherungsrechtliche Konsequenzen im Schadensfall.

Wer darf Absaugarme prüfen? Die „befähigte Person"

Die wiederkehrende Prüfung darf nicht jeder durchführen. Erforderlich ist eine zur Prüfung befähigte Person im Sinne von § 2 Abs. 6 BetrSichV. Was darunter zu verstehen ist, konkretisiert die Technische Regel für Betriebssicherheit TRBS 1203. Eine befähigte Person verfügt über:

• eine abgeschlossene technische Berufsausbildung (oder eine vergleichbare Qualifikation bzw. ein Studium),
• ausreichende Berufserfahrung mit vergleichbaren Arbeitsmitteln – hier also mit lufttechnischen Anlagen und Absaugtechnik,
• eine zeitnahe berufliche Tätigkeit auf diesem Gebiet, sodass die Kenntnisse aktuell sind.

Wichtig: „Befähigte Person" ist kein geschützter Titel und keine einmalig erworbene Urkunde, sondern eine aufgabenbezogene Eignung. Die Person muss genau für die Prüfung von Absauganlagen qualifiziert und vom Hersteller oder Errichter entsprechend eingewiesen sein.

In der Praxis übernehmen diese Aufgabe häufig spezialisierte Prüfdienstleister oder der Hersteller-Service. Das ist gerade für kleinere Labore und Werkstätten oft die wirtschaftlichste Lösung, weil dort die Messtechnik und die Routine bereits vorhanden sind.

Wie oft muss geprüft werden? Prüffristen und Gefährdungsbeurteilung

Die wohl häufigste Frage – und zugleich die mit der größten Verwirrung. Denn anders als oft angenommen, gibt es keine starre, für alle Anlagen einheitliche gesetzliche Frist. Stattdessen leitet sich die konkrete Prüffrist aus der Gefährdungsbeurteilung ab (§ 3 Abs. 6 BetrSichV). Maßgeblich sind Art und Menge der abgesaugten Schadstoffe, die Beanspruchung der Anlage und das Gefährdungspotenzial.

Aus den Regelwerken lassen sich jedoch klare Orientierungswerte ableiten:

Die belastbare Faustregel für die Praxis lautet: mindestens jährlich. Für Stäube und Schweißrauche ist diese jährliche Prüfung sogar ausdrücklich vorgeschrieben, für alle übrigen Anwendungen gilt sie als anerkannter Stand der Technik und wird von der DGUV Regel 109-002 empfohlen. Die in der GefStoffV genannte Drei-Jahres-Frist ist lediglich das gesetzliche Minimum für gasförmige Schadstoffe ohne Staubanteil – wer sich darauf verlässt, bewegt sich am unteren Rand des Zulässigen.

Ergänzend zur jährlichen Hauptprüfung sollten die Beschäftigten täglich vor Arbeitsbeginn eine kurze Sicht- und Funktionskontrolle durchführen: Ist die Erfassungshaube korrekt positioniert? Ist die Strömung spürbar? Sind sichtbare Beschädigungen vorhanden? Diese tägliche Routine ist Teil des Schutzkonzepts und schließt die Lücke zwischen den jährlichen Prüfterminen.

Was wird bei der Prüfung kontrolliert? Der Prüfumfang im Detail

Eine vollständige wiederkehrende Prüfung besteht aus drei Bausteinen. Eine reine Sichtkontrolle genügt ausdrücklich nicht – entscheidend ist die messtechnische Wirksamkeitskontrolle.

1. Sichtprüfung

Geprüft werden alle Bauteile auf Beschädigung, Verschleiß, Verschmutzung und Dichtheit: Erfassungselemente und Hauben, Rohrleitungen, Schläuche und Bälge, Gelenke, Dichtungen, Klappen, Filter/Abscheider sowie der Ventilator. Bei Absaugarmen liegt besonderes Augenmerk auf den Gelenken und den flexiblen Verbindungen.

2. Funktionsprüfung

Hier wird kontrolliert, ob alle Bauelemente bestimmungsgemäß arbeiten: Funktioniert die Erfassung an der Quelle? Lassen sich Absperreinrichtungen und Klappen sauber bedienen? Arbeitet die Filterabreinigung? Funktionieren Differenzdrucküberwachung, Steuerung, Verriegelungen und etwaige Warneinrichtungen?

3. Messtechnische Wirksamkeitskontrolle

Das Herzstück der Prüfung. Gemessen werden insbesondere:

• Luftvolumenstrom (m³/h) – bei mobilen Anlagen am Absaugarm, bei stationären Anlagen in der Rohrleitung,
• Strömungsgeschwindigkeit in der Rohrleitung,
• Erfassungsgeschwindigkeit im Saugfeld an der Emissionsstelle,
• Differenzdruck am Filter als Indikator für die Filterbeladung.

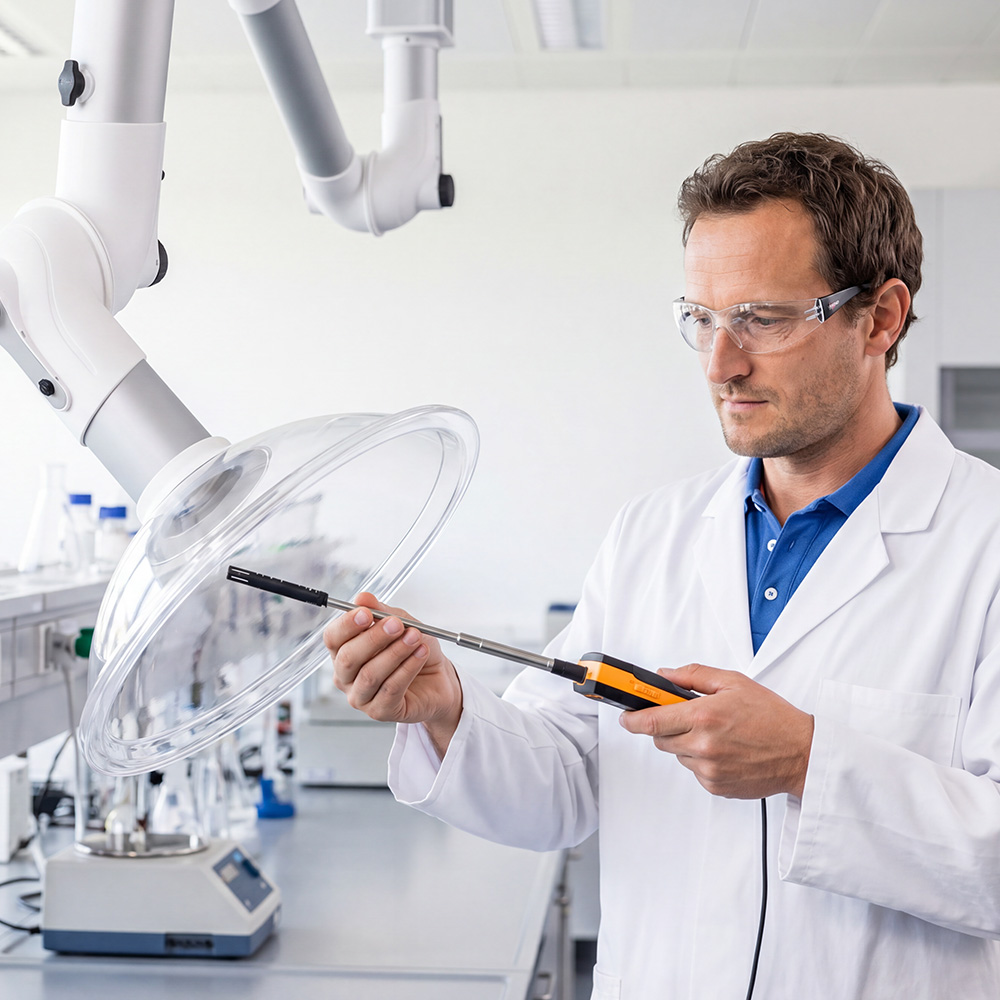

Zum Einsatz kommen kalibrierte Anemometer (Flügelrad- oder Hitzdraht-Sonden), Prandtl-Staurohre für Rohrleitungen sowie Rauchröhrchen zur Visualisierung des Erfassungsverhaltens. Die gemessenen Werte werden anschließend mit den Sollwerten abgeglichen – aus dem Produktdatenblatt der Anlage und aus den Richtwerten der DGUV Regel 109-002.

Erfassungsgeschwindigkeit: der zentrale Messwert

Ob eine Quellabsaugung wirksam ist, entscheidet sich an der Erfassungsgeschwindigkeit – also der Luftgeschwindigkeit, die direkt an der Schadstoffquelle erreicht wird. Sie muss hoch genug sein, um den Schadstoff entgegen seiner Eigenbewegung (Thermik, Impuls) sicher in die Absaugung zu ziehen. Die DGUV Regel 109-002 nennt hierzu Richtwerte (in Anlehnung an VDI 2262-4):

Diese Werte müssen am Ort der Schadstoffentstehung erreicht werden – nicht am Saugrohr selbst. Das ist physikalisch anspruchsvoll, denn die Strömungsgeschwindigkeit vor einer Absaugöffnung nimmt extrem schnell ab: Bereits im Abstand eines Rohrdurchmessers bleiben nur noch rund 7,5 % der ursprünglichen Geschwindigkeit übrig. Deshalb ist die korrekte Positionierung der Haube nah an der Quelle mindestens so wichtig wie die installierte Ventilatorleistung.

Für die Werkstattpraxis konkretisiert die TRGS 528 die Reichweite: Eine Niedrigvakuum-Punktabsaugung erfasst Schweißrauche noch gut bis etwa 30 bis 40 cm Abstand, eine Hochvakuum-Punktabsaugung bis etwa 15 cm. Wird die Haube weiter entfernt platziert, sinkt die Erfassung dramatisch – ein häufiger Mangel, der bei der Prüfung auffällt.

Typische Mängel an Absaugarmen

Bei der wiederkehrenden Prüfung von Absaugarmen treten immer wieder dieselben Schwachstellen zutage. Wer sie kennt, kann ihnen mit guter Wartung vorbeugen:

• Schwergängige Gelenke: Ein Arm, der sich nur mit Mühe bewegen lässt, wird im Alltag seltener nachgeführt – und erfasst den Schadstoff dann nicht mehr direkt an der Quelle. Leichtgängige, positionsstabile Friktionsgelenke sind deshalb ein zentrales Qualitätsmerkmal.
• Poröse oder undichte Schläuche und Bälge: Risse und Versprödung führen zu Falschluft und reduzieren den effektiven Volumenstrom an der Haube.
• Falsche Haubenposition: Die häufigste Ursache für unzureichende Erfassung – die Haube steht zu weit von der Quelle entfernt.
• Zugesetzte Filter: Steigender Differenzdruck senkt den Volumenstrom; ohne Überwachung bleibt das oft unbemerkt.
• Nachlassende Ventilatorleistung: verschlissene Lager, lockere Riemen oder verschmutzte Laufräder.
• Störende Querströmungen: offene Türen, Fenster oder Zuluftauslässe, die die Erfassung stören.

Dokumentation: Prüfprotokoll und Nachweispflicht

Ohne Dokumentation ist die Prüfung rechtlich wertlos. Über jede wiederkehrende Prüfung ist ein Prüfprotokoll bzw. Prüfbericht zu erstellen, das mindestens enthält:

• Datum der Prüfung und geprüfte Anlage (Kennzeichnung/Stammblatt),
• Art und Umfang der Prüfung,
• die gemessenen Werte (Volumenstrom, Erfassungsgeschwindigkeit, Differenzdruck),
• festgestellte Mängel und das Prüfergebnis,
• Name und Unterschrift der befähigten Person.

Die Aufzeichnungen sind aufzubewahren (eine elektronische Dokumentation ist zulässig) und sollten gemeinsam mit der Gefährdungsbeurteilung abgelegt werden. Bei mobilen Anlagen ist am Einsatzort ein Nachweis der letzten Prüfung vorzuhalten. Nach bestandener Prüfung empfiehlt sich eine Prüfplakette direkt an der Anlage, die das nächste Prüfdatum auf einen Blick sichtbar macht.

Prüfaufwand senken: worauf Sie schon bei der Beschaffung achten sollten

Die spätere Prüf- und Wartungsfreundlichkeit entscheidet sich bereits beim Kauf. Hochwertige Absaugarme sind so konstruiert, dass sie dauerhaft eine konstante Erfassungsleistung liefern und sich leicht prüfen lassen. Achten Sie insbesondere auf:

• Leichtgängige, positionsstabile Gelenke – damit der Arm zuverlässig an der Quelle gehalten wird,
• geringen Druckabfall durch strömungsgünstige, glatte Innenflächen (z. B. durch außenliegende Gelenkführung),
• leicht zu reinigende Oberflächen und werkzeugfreundliche Wartung,
• materialgerechte Ausführung – eloxiertes Aluminium für den Standardfall, Polypropylen für korrosive Medien, Edelstahl für Pharma-, Labor- und Hygienebereiche,
• bei der Schweißrauchabsaugung an hochlegierten Stählen eine W3-Zertifizierung bei Reinluftrückführung.

Die Fumex-Absaugarme bei ADESATOS sind genau auf diese Anforderungen ausgelegt: Sie sind in unterschiedlichen Durchmessern und Materialvarianten für Labor, Technikum und Werkstatt erhältlich – ob für chemische Dämpfe, Stäube oder Schweißrauch. Die durchdachte Konstruktion mit außenliegender Gelenkführung sorgt für gleichbleibende Erfassungsleistung und erleichtert die wiederkehrende Prüfung über die gesamte Lebensdauer.

Häufige Fragen zur Prüfung von Absaugarmen (FAQ)

Müssen Absaugarme / Punktabsaugungen wirklich geprüft werden?

Ja. Absaugarme sind sowohl Arbeitsmittel (BetrSichV) als auch technische Schutzmaßnahme (GefStoffV) und damit prüfpflichtig. Die Prüfung muss dokumentiert werden.

Wie oft muss eine Absauganlage geprüft werden?

In der Regel mindestens jährlich. Für Stäube und Schweißrauche ist die jährliche Prüfung ausdrücklich vorgeschrieben, für gasförmige Schadstoffe gilt ein Minimum von drei Jahren. Die konkrete Frist ergibt sich aus der Gefährdungsbeurteilung.

Wer darf die Prüfung durchführen?

Eine zur Prüfung befähigte Person nach TRBS 1203 – mit technischer Ausbildung, einschlägiger Berufserfahrung und aktueller Tätigkeit. Häufig übernimmt das ein Fachdienstleister wie ADESATOS

Brauche ich für die Prüfung den TÜV?

Nein, außer bei explosionsgefährdeten, überwachungsbedürftigen Anlagen. Für die normale Quellabsaugung genügt eine befähigte Person.

Was wird bei der Prüfung gemessen?

Vor allem Luftvolumenstrom, Erfassungsgeschwindigkeit an der Quelle und der Filterzustand (Differenzdruck), ergänzt um Sicht- und Funktionsprüfung.

Was passiert, wenn Mängel festgestellt werden?

Die Anlage ist instand zu setzen. Bei sicherheitsrelevanten Mängeln darf sie bis zur Behebung nicht weiterbetrieben werden. Werden Sollwerte oder Arbeitsplatzgrenzwerte unterschritten bzw. überschritten, ist die Gefährdungsbeurteilung zu aktualisieren.

Rechtlicher Hinweis: Dieser Beitrag gibt den Stand 2025/2026 wieder und dient der allgemeinen Information. Er ersetzt keine rechtsverbindliche Einzelfallberatung. Maßgeblich sind im konkreten Fall die jeweils gültigen Vorschriften (BetrSichV, GefStoffV, TRGS, DGUV-Regelwerk) sowie die Gefährdungsbeurteilung des Betreibers. Die genannten Angaben beziehen sich auf die deutsche Rechtslage.
