Diese Frage taucht in der Praxis ständig auf – vor allem, wenn ein Sicherheitsschrank nach DIN EN 14470-1 am Arbeitsplatz steht und an eine technische Abluft angeschlossen werden soll. In diesem Artikel zeigen wir Ihnen den normativen Richtwert, die einfache Berechnung (m³/h) und worauf es bei Ventilator, Anschluss und wiederkehrender Prüfung ankommt.
Wie viel Luftwechsel braucht ein Sicherheitsschrank pro Stunde?
Die kurze Antwort: Einen universell vorgeschriebenen Luftwechsel (z. B. „immer 10-fach pro Stunde“) gibt es in der Praxis selten als pauschale Zahl – entscheidend sind Gefährdungsbeurteilung, das gelagerte Medium, die Schrankbauart (z. B. Typ 90 nach DIN EN 14470-1) und das Lüftungskonzept (technische Abluft vs. Umluftfilter). In vielen Anwendungen mit entzündbaren Flüssigkeiten ist ein 10-facher Luftwechsel im Schrank ein bewährter Richtwert – und wird von Herstellern oft als Bezugsgröße für die Auslegung angegeben.
1) Was bedeutet „Luftwechsel pro Stunde“ im Sicherheitsschrank?

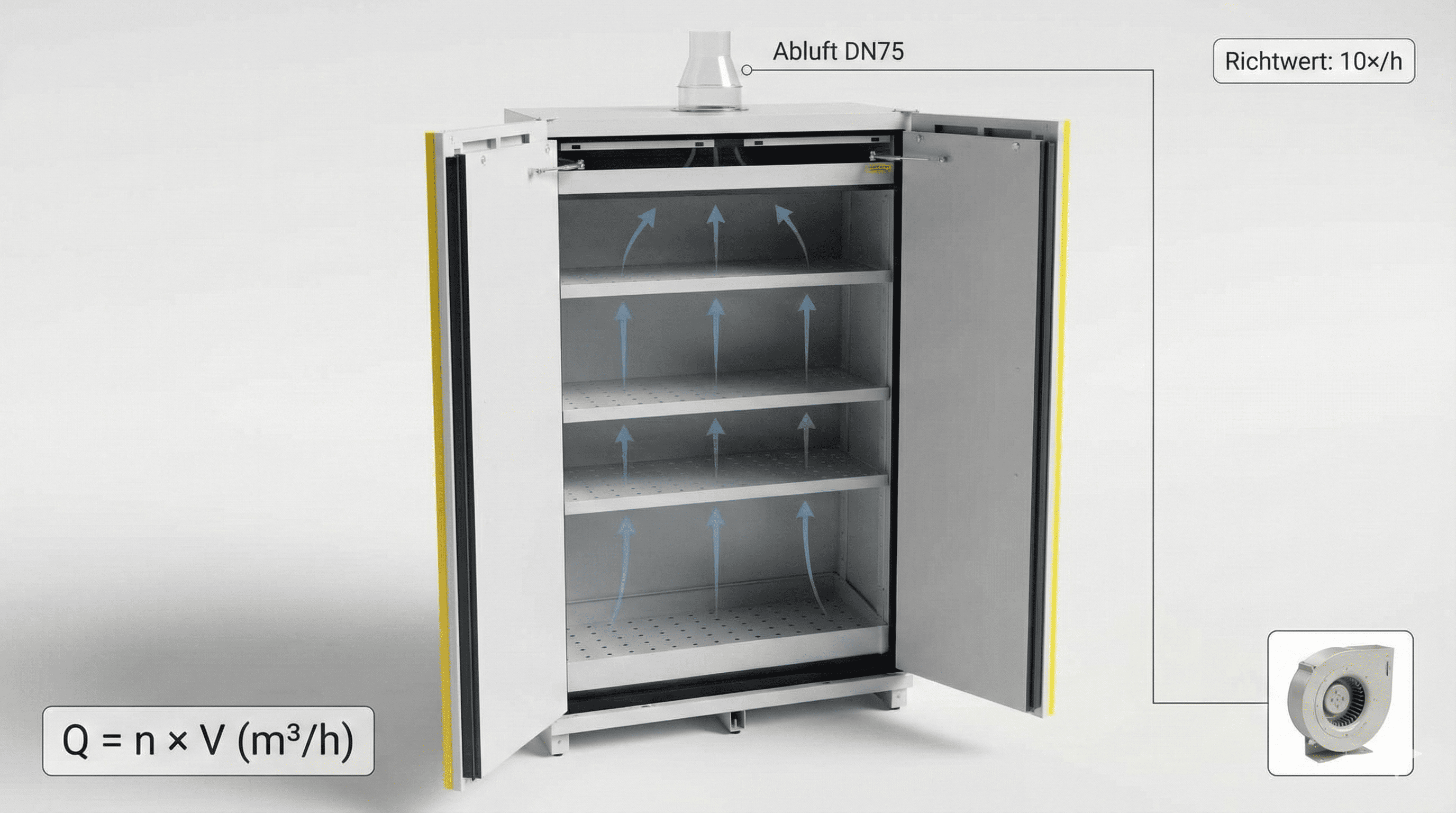

Die Luftwechselzahl n (1/h) beschreibt, wie oft das Luftvolumen im Schrank pro Stunde theoretisch ausgetauscht wird. Daraus ergibt sich die erforderliche Abluftmenge Q (m³/h).
Formel: Qmin (m³/h) = 10 × VSchrank (m³)
Beispiel: Hat ein Schrank ein Innenvolumen von 0,80 m³ und Sie planen den 10-fachen Luftwechsel/h, dann benötigen Sie Q = 10 × 0,80 = 8,0 m³/h.
2) Richtwerte in der Praxis: Wann sind 10 Luftwechsel/h sinnvoll?
Bei Typ-90-Sicherheitsschränken für entzündbare Flüssigkeiten (DIN EN 14470-1) wird die technische Entlüftung häufig so ausgelegt, dass im Schrankinneren ein definierter Luftwechsel erreicht wird. Hintergrund ist, Dampfkonzentrationen zu reduzieren und die Bedingungen im Schrank kontrollierbar zu halten (z. B. auch im Kontext von Zündquellenvermeidung und Ex-Betrachtung).
Wichtig: Die „richtige“ Luftwechselzahl hängt vom Szenario ab – z. B. von der Stoffeigenschaft (Dampfdruck), Öffnungsfrequenz, Temperatur, Gebindeart und ob lokale Emissionen beim Umfüllen auftreten. Für manche Spezialanwendungen (z. B. Gasflaschenschränke oder Säure-Laugen-Schränke) können deutlich höhere Luftwechsel gefordert/üblich sein als bei diesen hier behandelten Gefahrstoffschränken.
3) firecab Sicherheitsschränke – typische Abluftmengen bei 10-fachen Luftwechsel
Praxiswerte (firecab Typ 90, EN 14470-1): Herstellerseitig sind Schrankinnenvolumen und daraus abgeleitete Abluftmengen für 10-fachen Luftwechsel angegeben. Damit können Sie Ihre Auslegung sehr schnell plausibilisieren.
| Modell | Artikel | Schrankinnenvolumen | Abluftmenge bei 10-fach |
|---|---|---|---|
| FireCab 600 mm (Typ 90) | Art.-Nr. 22285006 | 0,40 m³ | 4,0 m³/h |
| FireCab 900 mm (Typ 90) | Art.-Nr. 22285002 | 0,79 m³ | 7,9 m³/h |
| FireCab 1200 mm (Typ 90) | Art.-Nr. 22285000 | 0,84 m³ | 9,0 m³/h |
Merke: Diese m³/h-Werte sind die reine Luftmenge im Schrank für den 10-fachen Austausch. In der Realität müssen Sie zusätzlich Druckverluste (Rohrlänge, Bögen, Klappen, Filter, Dachhaube etc.) berücksichtigen.
4) Umsetzung in der Praxis: Abluft richtig auslegen
4.1 Abluftmenge berechnen
Gehen Sie pragmatisch so vor:
- Schrankvolumen (V) aus den technischen Daten nehmen.
- Ziel-Luftwechsel (n) aus Gefährdungsbeurteilung / Herstellerangabe ableiten (häufig 10/h bei Lösemittellagerung).
- Q = n × V berechnen und als Mindestwert verwenden.
- Dann die gesamte Anlage (Rohrnetz) betrachten: Druckverlust, Einbauteile, Austritt ins Freie / zentrale Abluft.
4.2 Passender Ventilator (DN75) – mit Reserve für Änderungen
Für die technische Entlüftung (z. B. Anschluss DN75) eignet sich ein Kleinradialventilator, der genügend Reserven für Druckverluste mitbringt:
Warum DN 75 in der Praxis oft gewählt wird:
- Kompakte, robuste Lösung für definierte Volumenströme
- Gut integrierbar in technische Entlüftungskonzepte (Einzel- oder Sammelabluft)
- Mit passenden Adaptern sauber an Schrank/Flansch anschließbar
Damit können Sie die Abluftmenge praxisnah einstellen – von niedrigen, schrankbezogenen Luftmengen bis zu höheren Volumenströmen, wenn das Rohrnetz oder die Anwendung es erfordert. Geeignet sind hierfür Regelklappen als Formteil aus Wickelfalzrohr oder einem technischen Kunststoff. Lüftungsrohre und Zubehör finden Sie hier im ADESATOS Onlineshop.
4.3 Adapter/Übergänge nicht vergessen
Je nach Schrankmodell und Anschluss (z. B. DN100 am Schrankkopfteil) benötigen Sie ggf. eine Reduzierung auf DN75 (Ventilator): Planen Sie solche Übergänge und das Rohrsystem frühzeitig mit ein, damit die Anlage am Ende wirklich „zieht“.
5) Betreiberpflicht: Lüftung regelmäßig prüfen (Funktion, Zustand, Wirksamkeit)
Ein korrekt geplanter Luftwechsel nützt nur, wenn die Anlage dauerhaft funktioniert: Abluftwege müssen frei sein, Komponenten müssen passen, und Schutzeinrichtungen (z. B. thermische Auslöseelemente am Anschluss) dürfen nicht manipuliert sein.
Wenn Sie Ihre Betreiberpflichten sauber abbilden möchten (Dokumentation, Sicht- und Funktionsprüfung), nutzen Sie unseren Service:
FAQ
Ist ein 10-facher Luftwechsel gesetzlich vorgeschrieben?
Meist ist nicht „die eine Zahl“ vorgeschrieben, sondern es muss ein geeignetes Lüftungskonzept aus der Gefährdungsbeurteilung abgeleitet werden. 10-fach/h ist in vielen Anwendungen mit entzündbaren Flüssigkeiten ein gängiger Richtwert und wird häufig als Auslegungsbasis angegeben. Er entstammt der DIN EN 14470-1.
Wie berechne ich die Abluftmenge in m³/h?
Mit der Formel Q = n × V. Q ist die Abluftmenge (m³/h), n die Luftwechselzahl (1/h) und V das Schrankinnenvolumen (m³).
Was ist wichtiger: Luftwechsel im Schrank oder „irgendein Ventilator“?
Beides gehört zusammen: Der Ventilator muss so ausgewählt werden, dass am Ende trotz Rohrnetz und Einbauteilen die benötigte Abluftmenge tatsächlich erreicht wird.
Kann ich statt technischer Abluft auch Umluftfilter einsetzen?
Das hängt vom Medium, der Anwendung und den Randbedingungen ab. Umluftfilter können in bestimmten Szenarien eine Alternative sein – müssen aber fachlich passend ausgewählt und gewartet werden. ADESATOS hilft gerne bei der Plannung der technischen Abluft und übernimmt auch den jährlichen Filterwechsel.
Reicht ein 2-facher Luftwechsel pro Stunde für Sicherheitsschränke aus?
Für den Sicherheitsschrank nach EN 14470-1 ist bei angeschlossener Abluft typischerweise der Richtwert 10-fach relevant. Siehe hierzu auch die entsprechenden Normen (DIN EN 14470-1 vor Vorherige. Werte wie 0,4-fach, 2-fach oder 5-fach beziehen sich in der Regel auf Lagerräume (Raumluftwechsel) oder Gefahrstoffcontainer – nicht auf einen Sicherheitsschrank.
Muss jeder Sicherheitsschrank an Abluft angeschlossen werden?
Das hängt von Stoffen, Nutzung (z. B. häufiges Öffnen), Aufstellort und Gefährdungsbeurteilung ab. Für entzündbare Flüssigkeiten am Arbeitsplatz wird technische Entlüftung sehr häufig umgesetzt.
Was ist wichtiger: m³/h oder Pa?
Beides. Sie brauchen den passenden Volumenstrom (Luftwechsel/h) und müssen gleichzeitig die Druckverluste Ihrer Abluftstrecke berücksichtigen, damit die Anlage im Betrieb auch wirklich „liefert“.
Kann ich mehrere Schränke an einen Ventilator anschließen?
Ja, mit sauberer Planung (Sammelabluft). Dann werden Volumenströme addiert und die Druckverluste steigen – die Auslegung wird entsprechend wichtiger.
Wie finde ich das Schrankvolumen für die Berechnung?
Ideal: Herstellerangabe „Volumen des leeren Schranks“. Alternativ kann das Innenvolumen aus Innenmaßen abgeleitet werden (für eine erste Dimensionierung). Mit einem angenommenen Wert von 1m³ sind ist man in der Regal gut aufgestellt für die Berechnung.
