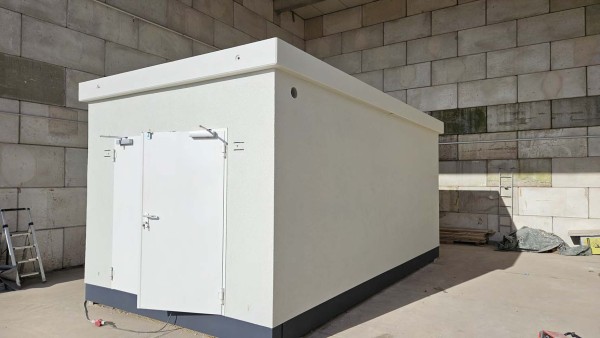

REI90/F90 Gefahrstoffzelle Typ 63.33.ISO, begehbar, ab LAGER lieferbar

Begehbares Gefahrstofflager aus Stahlbeton für die Außenaufstellung

Dieses massive Gefahrstofflager aus Stahlbeton ist für die Aufstellung im Freien vorgesehen und bietet einen großzügigen, begehbaren Lagerraum. Die Konstruktion verfügt über eine integrierte Auffangwanne mit einem Auffangvolumen von 1.000 Litern sowie herausnehmbare, feuerverzinkte Gitterroste. Die Auffangwanne besitzt die bauaufsichtliche Zulassung des DIBt Berlin Nr. Z-38.6-74. Die Zulassung ist bundesweit gültig und umfasst alle Wassergefährdungsklassen sowie entzündbare, toxische und oxidierende Medien gemäß TRGS 510.

Stahlbetonkonstruktion mit Feuerwiderstand F90

Das Gefahrstofflager wird als Fertigteil aus Stahlbeton gefertigt. Für die außenliegenden Bauteile gelten die Expositionsklassen XC4, XF1 und XA1, für die Innenbauteile die Expositionsklasse XC1 nach DIN 1045 und DIN EN 13369. Die Dimensionierung erfolgt entsprechend den statischen Erfordernissen. Wände, Dach und Türen sind von innen und außen feuerbeständig ausgeführt. Die Feuerwiderstandsklasse beträgt mindestens F90 nach DIN 4102.

Gedämmte und wetterbeständige Außenausführung

Das Dach wird als Wannendach mit einer Dämmung von durchschnittlich etwa 40 mm ausgeführt. Ein Wärmedämmverbundsystem mit einer Stärke von 40 mm und einem Kunstharzputz mit 1,5 mm Körnung bildet die Außenoberfläche. Die Dämmung entspricht der Baustoffklasse B und ist schwer entflammbar. Der umlaufende Dachüberstand beträgt 100 mm. Das rechteckige Regenfallrohr ist mit freiem Auslauf ausgeführt. Die Außenwände werden in einem Farbton ähnlich RAL 9002 Grauweiß gestaltet. Sockel und Attika sind dunkelgrau abgesetzt. Die Tür ist im RAL-Farbton 9016 Verkehrsweiß pulverbeschichtet.

Feuerbeständige zweiflügelige Stahltür

In der kurzen Seite des Gefahrstofflagers befindet sich eine nach DIN 4102 geprüfte, feuerbeständige Stahltür der Klasse T90-2. Die zweiflügelige Tür ist abschließbar und mit einer Antipanikgarnitur ausgestattet. Das selbstständige Schließen erfolgt mittels Obentürschließer und Schließfolgeregler. Das lichte Durchgangsmaß beträgt 1.915 mm in der Breite und 1.950 mm in der Höhe. Vorgesehen ist eine Türoffenhaltung mittels Magneten und Steuerung über Branderkennung im Inneren der Brandschutzzelle.

Geprüfte Auffangwanne mit feuerverzinkten Gitterrosten

Die Auffangwanne wird aus 5 mm starkem Stahlblech S235JR nach DIN EN 10025 gefertigt. Die Prüfung auf Dichtigkeit erfolgt nach EN ISO 3452-1 und wird durch ein Werksprüfzeugnis dokumentiert. Die Auffangwanne ist mit herausnehmbaren, feuerverzinkten Gitterrosten abgedeckt. Die engmaschigen Gitterroste besitzen eine Maschenweite von 33 x 11 mm oder vergleichbar. Die Tragkraft beträgt 10 kN/m².

Potentialausgleich und Kennzeichnung

Für den Potentialausgleich stehen vier Erdungsfestpunkte sowie eine Erdungsschiene mit einer Länge von 1.000 mm zur Verfügung. Das Gebäude wird mit der Beschilderung „Gefahrstofflager“ gekennzeichnet.

Aufstellung

Das Gefahrstofflager ist für die Aufstellung im Außenbereich vorgesehen. Eine teilweise in den Boden eingelassene Aufstellung ist möglich, sodass die Türschwelle bündig mit der umliegenden Fläche abschließt und ein nahezu barrierefreier Zugang geschaffen wird.

Lieferzeit und individuelle Ausstattung

Das Gefahrstofflager ist kurzfristig verfügbar. Individuelle Anpassungen der Farbgebung sowie der Inneneinrichtung sind möglich. Dazu zählen unter anderem Zwangsentlüftung, Heizungen und Klimatisierung für Ex-Zone 1/2, Fachbodenregale und Beleuchtung. Sprechen Sie uns gerne an – wir beraten Sie zu den passenden Ausstattungsoptionen.
