Schneider Funktionsanzeige Typ FA-100D
- Artikel-Nr.: 221801000460
- Hersteller-Nr.: FA-100D
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Die Funktionsanzeigen erfüllen die Vorgaben der Norm DIN EN 14175. Sie bieten daher maximale Sicherheit für das Laborpersonal. Bei Abweichung des auszuregelnden Abluftsollwertes erfolgt eine akustische und optische Alarmierung.
Die Funktionsanzeigen von SCHNEIDER sind für Laborabzugsüberwachungen und Laborabzugsregelungen geeignet.
Ausführungen
- 3 m Kabellänge (Standard)
- 5 m Kabellänge

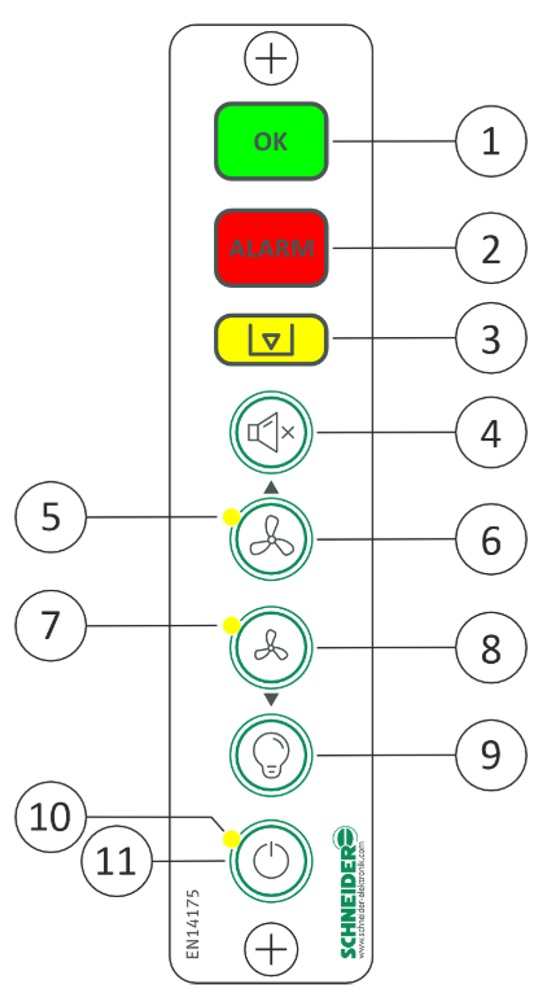

Funktionsanzeige Typ FA-100D
| Anzeige- und Bedienelemente | ||
 | Nr. Funktion | Bedeutung |
| 1 LED OK (grün) | Abluft OK | |
| 2 LED ALARM (rot) | Abluft zu gering | |
| 3 LED Frontschieber schließen (gelb) | Warnmeldung Frontschieber schließen, wenn Frontschieberöffnung über Arbeitshöhe (50 cm) | |
| 4 Taste Quit | Quittierung des akustischen Alarms | |
| 5 LED Erhöhter Betrieb | Betriebsmodus Override | |
| 6 Taste Erhöhter Betrieb | Betriebsmodus Override (maximale Abluft) EIN/AUS | |
| 7 LED Reduzierter Betrieb | Betriebsmodus Reduzierter Betrieb (Nachtbetrieb) | |
| 8 Taste Reduzierter Betrieb | Betriebsmodus Reduzierter Betrieb (Nachtbetrieb) EIN/AUS | |
| 9 Taste Laborabzugslicht | Laborabzugslicht EIN/AUS | |
| 10 LED EIN/AUS (gelb) | Betriebsmodus EIN/AUS | |
| 11 Taste EIN/AUS | Betriebsmodus EIN/AUS | |
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
| Produkttyp: | Funktionsanzeige |
| Ausführung: | Typ FA-100D |
| Abmessungen | |
| Abmessungen (H x B) | 108,6 mm x 23 mm |
| Ausschnittsmaße (H x B) | 93 mm x 20 mm |
| Einbautiefe | 32 mm |
| Abstand Befestigungslöcher | 101 mm, zwei Bohrungen Ø 3,2 mm |
| Ausführung | |
| Material Bedienpanel | Edelstahl V2A |
| Dicke Bedienpanel | 2,0 mm mit Frontfolie |
| Farbe | Signalweiß, RAL 9003 |
| Schutzart | IP 41 |
| Gewicht | 100 g |
| Anschlusskabel | 3 m oder 5 m, Westernstecker RJ12 (6P6C), Molex-Kabelgehäuse, beidseitig steckbar |
| Anschlusstyp | |
| Peripheriebus | PnP |
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.
Regelungen für Laborabzüge
SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.
