Absaugarme für Tischmontage / 3 Gelenke
Fumex Absaugarm MEB Ø 75 mm PP
zzgl. MwSt.
Lieferung FREI HAUS inklusive!
Lieferzeit 7 - 10 Werktage
- Artikel-Nr.: 22981001
- Hersteller-Nr.: MEB-75PP
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Für Labore, Pharma- und Chemieindustrie
Sichere Schadstofferfassung am Entstehungsort
Dank seinem optimalen Design zeichnet sich der Fumex ME Absaugarm mit dem Durchmesser 75 mm durch einen extrem geringen Druckabfall aus.
Dies bietet eine ganze Reihe Vorteile:
- Niedriger Druckabfall spart immer Energie
- Niedrigere Schallemission und geringere Gefahr störender Lüftungsgeräusche
- Ein niedrigerer Druckabfall kann gewählt werden, ohne dabei eine größere Abmessung wählen zu müssen
- Lässt sich leichter mit anderen Absaugungen im selben Lüftungssystem kombinieren
- Einzigartig leicht manövrierbar
- Optimierte Rohrführung
- Niedriger Druckabfall
- Geringe Verstopfungsgefahr
- Besonders positionsstabil
- Optimales Auffangvermögen
- Rohrquerschnitte 50, 75 und 100 mm
- Lieferung teilmontiert
Mit seinem einzigartigem Gelenkdesign und der stabilen Halterungen ist der Fumex MET 75 die ideale Entscheidung für Labore und Schulen
Fumex Absaugarm ME PP-Ausführung
Wird vor allem zur Beseitgung von extrem korrosiven Verunreinigungen in hohen Konzentratonen eingesetzt, z. B. in Laboren sowie in der Pharma- und Chemieindustrie.
ME PP
Ausführung mit Gelenken und Rohren aus leitähigem Polypropylen. Alle Metallteile, die mit dem Lufstrom in Berührung kommen, in Edelstahlausführung.
ME aus weißem PP-Ausführung wird vor allem zur Beseitgung stark korrosiver Verunreinigungen in hohen Konzentratonen eingesetzt, z. B. in Laboren, in der Pharma- und Chemie- industrie. Bei Einsatz eines deckenmonterten PP-Absaugers empfehlen wir die Bestellung einer Deckenhalterung MTI mit Epoxylackierung an der Innenseite.
Optimale Erfassung
Um optimal vom Punktabsauger profitieren zu können, ist es wichtig, die Flexibilität des Absaugers auszunutzen, um der Verunreinigung möglichst nah zu kommen. Der zweifache oder dreifache Durchmesser des Punktabsaugerrohrs ist ein guter Richtwert. Bei Verwendung des empfohlenen Luftstroms verfügt der Punktabsauber über hohe Leistungsfähigkeit, auch wenn in der Umgebung Störungen entstehen.
Friktionsscharnier
Das Gelenk des Punktabsaugers Fumex ME ist mit einer patentierten Friktionskonstruktion ausgestattet, die zusammen mit dem großen Friktionsdurchmesser und dem Einstellrad mit Einhandbedienung ein robustes, positionsstabiles Gelenk mit extrem weicher, leichtgängiger Funktion ergeben. Hierbei ist weder größerer Kraftaufwand noch Werkzeug erforderlich. Das Gelenk verfügt über verstärkte Schalen und Kugellager, die die eingestellte Friktion stabilisieren. Auf diese Weise werden Stabilität und Funktion bei der Höhenverstellung des Arms nicht gefährdet.
Empfohlener Luftstrom
Das Gerät eignet sich für Umgebungen und Arbeiten, die einen relativ großen Luftstrom erfordern.
| Einsatzbereich | Empfohlener Luftstrom | |
| Laboren | 200-300 m3/h | 55-80 l/s |
| Leichtindustrie | 300 m3/h | 80 l/s |
Druckabfall
Möglichst niedriger Druckabfall, ein Qualitätsaspekt, der stets berücksichtigt werden muss. Mit seinem einzigartigen Design der Gelenkkonstruktion kombiniert der Fumex Absauger ME maximale Flexibilität mit niedrigem Druckabfall. Die Luft fließt durch das Gelenk, ohne dabei überflüssige Turbulenzen zu verursachen. Hierdurch entsteht ein niedriger Druckabfall, der Energie spart und für eine geräuschärmere Arbeitsumgebung sorgt.
Der statische Druckabfall wird gemäß dem ISO-Standard 5167-1 gemessen.
Der Schallpegel ist gemäß dem ISOStandard 3743 gemessen.
Der angegebene Geräuschpegel bezieht sich auf den Druckpegel in dB(A).
Lieferausführung
Tisch-MEB - Lieferung montert, Befestgungsplate für die Tischmontage, ausschließlich Haube oder Saugspitze. Separate Bestellung der fexiblen Tischhalterung MBF.
Zubehör
Befestigungen für Tisch- , Wand- und Deckenmontage, auch in unterschiedlichen Längen und Ausladungen, verschiedene Hauben und weiteres Zuebhör lieferbar.
Hinweis
Zu den gezeigten Fumex Absaugarmen benötigen Sie neben der passenden Absaughaube ggf. noch entspechend dimensionierte Ventilatoren und weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.
Abbildung kann vom Original abweichen und kostenpflichtiges Zubehör zeigen. Änderungen vorbehalten.
| Produkttyp : | Absaugarm |
| Ausführung: | PP |
| Montage: | Tischmontage |

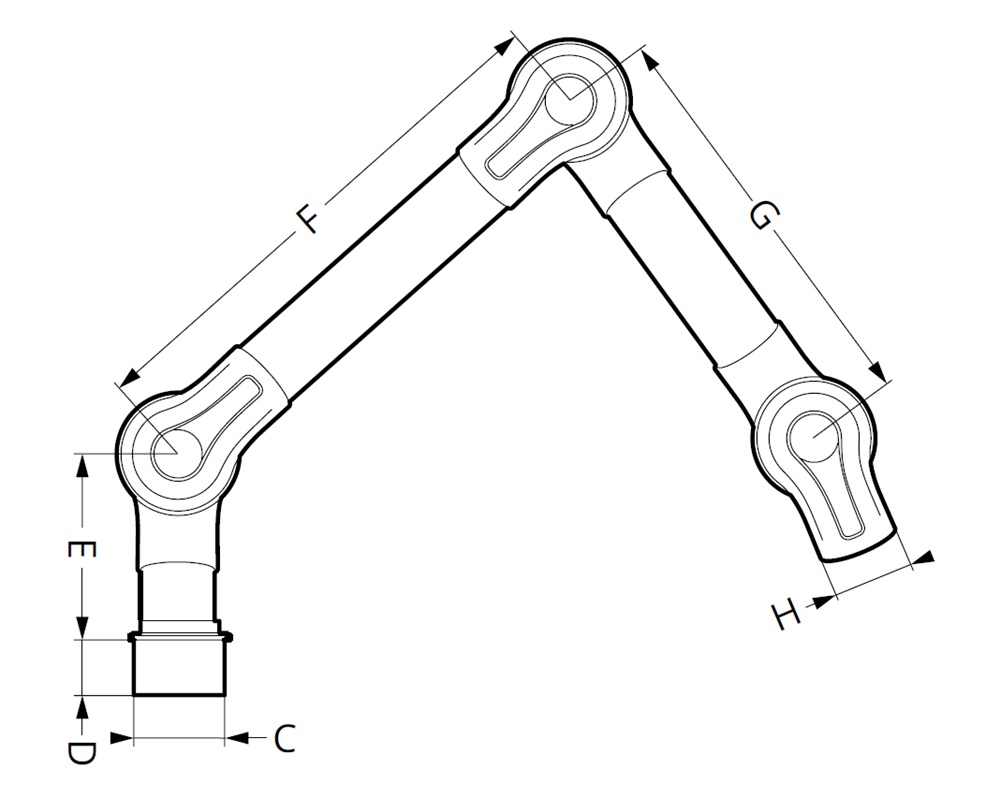

| Artikel | MEB 1000-75 | MEB 1300-75 | MEB 1500-75 |
| Ausführung | PP | PP | PP |
| Abmessungen (mm) | |||
| C | Ø98,5 | Ø98,5 | Ø98,5 |
| D | 80 | 80 | 80 |
| E | 250 | 250 | 250 |
| F | 400 | 550 | 750 |
| G | 300 | 450 | 450 |
| H | Ø75 | Ø75 | Ø75 |
| Länge | 1000 | 1300 | 1500 |
| Gewicht (kg) | 1,8 | 2,0 | 2,2 |

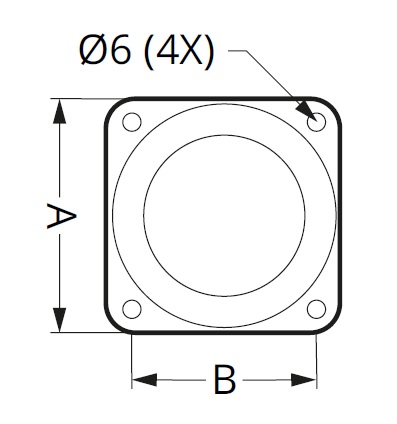

| Konsole | Abmessungen (mm) |  | |
| A | B | ||
| MEB-50 | Ø114 | Ø92 | |
| MEB-75 | Ø114 | Ø92 | |
| MEB-100 | Ø142 | Ø119 | |
Hinweis
Zu den gezeigten Fumex Absaugarmen benötigen Sie neben der passenden Absaughaube ggf. noch entspechend dimensionierte Ventilatoren und weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.
Der FUMEX ME - mit seiner einzigartigen Gelenkkonstruktion – kombiniert maximale Flexibilität mit niedrigem Druckabfall. ME ist der optimale Absaugarm für alle Arten von Laborumgebungen und leichteren industriellen Einsatzbereichen wie Lötarbeiten.
ME STD
Geeignet zur Beseitigung praktisch aller Arten von gasförmigen Verunreinigungen in Laboren, Schulen, Krankenhäusern, in der Pharmaindustrie und für leichte Industrieanwendungen.
ME STD mit Gelenken aus Polypropylen und Rohren aus dünnwandigem, eloxiertem Aluminium.
ME PP
Wird vor allem zur Beseitigung stark korrosive Verunreinigungen, bei hohen Konzentrationen eingesetzt, z. B. in Laboren sowie in der Pharma- und Chemieindustrie.
ME PP mit Gelenken und Rohren aus Polypropylen. Alle Metallteile, die mit dem Luftstrom in Berührung kommen, sind aus Edelstahl hergestellt.
Die Deckenhalterung MTI für ME PP ist mit interner Epoxidbeschichtung erhältlich, die eine höhere Korrosionsbeständigkeit sicherstellt.
ME ESD
Eignet sich zur Beseitigung von gasförmigen Verunreinigungen, wenn die Gefahr einer Funkenbildung vermieden werden soll und in Bereichen, in denen Produkte für den Einsatz ESD-zertifiziert sein müssen, z. B. in der Elektroindustrie.
Gelenke aus leitfähigem Polypropylen und Rohren aus leitfähigem Polypropylen (Ø75) oder Aluminium (Ø50) mit Erdungskabel sorgen dafür, dass die gesamte Absauganlage elektrisch leitfähig ist. ME ESD hat eine Typenzulassung gemäß EN 61340-5-1.
ME ATEX
Eignet sich zur Beseitigung gasförmiger Verunreinigungen in Umgebungen mit ATEX-Einstufung, beispielsweise in Laboren, in der chemischen und petrochemischen Industrie, beim Gasvertrieb sowie in der Farben- und Arzneimittelindustrie.
Gelenke und Rohre bestehen aus leitfähigem Polypropylen. Alle Metallteile, die mit dem Luftstrom in Berührung kommen, sind aus Edelstahl hergestellt. Alle Metalllagerteile sind mit einem leitfähigem Speziallack lackiert. Das Produkt entspricht den Anforderungen der ATEX-Richtlinie 2014/34/EC Kategorie 2 für Gase und Staub.
FUMEX ME ist in den Abmessungen Ø50/75/100 mm in Längen zwischen 650-2650 mm erhältlich. In der Standardausführung gibt es Halterungen für Decke/Wand/Tisch, wobei die Deckenhalterungen als Abluftkanäle fungieren. ME kann viele verschiedene Anforderungen erfüllen, sowohl in Bezug auf die Nutzung als auch bei der Installation. Für stilvolle und funktionale Installationen stehen Erweiterungssätze und Abdeckplatten sowie eine große Auswahl an Hauben und Düsen zur Verfügung.
Hilfestellung für die Planung
Reichweite - Bei empfohlener Montagehöhe
| ME 50/75 | 1000 | 1300 | 1500 | 2000 | ME 100 | 1150 | 1350 | 1650 | 1900 | 2100 | 2650 | |
| Arbetsradie (mm) | 800 | 1050 | 1200 | 1650 | Arbetsradie (mm) | 1000 | 1150 | 1450 | 1700 | 1900 | 2450 |
Einbauhöhe und seitliche Ausrichtung
Zur Optimierung der Reichweite der Absaugung werden folgende Montagehöhen und seitliche Ausrichtungen im Verhältnis zum Arbeitsplatz empfohlen.
| Ausführung | Empfohlene Montagehöhe (mm) | Empfohlene seitliche Ausrichtung (mm) | ||
| Ø50 | Ø75 | Ø100 | ||
| MET 1000 | MET 1000 | 1900 | 350 | |
| MET 1150 | 1900 | 450 | ||
| MET 1300 | MET 1300 | MET 1350 | 2100 | 550 |
| MET 1500 | MET 1500 | MET 1650 | 2200 | 650 |
| MET 2000 | MET 1900 | 2400 | 750 | |
| MET 2100 | 2400 | 800 | ||
| MET 2650 | 2400 | 1000 | ||
* Basierend auf einer Arbeitshöhe von 900 mm.
Temperaturgrenzwerte
| Ausführung | STD/PP/ESD | EX (ATEX) |
| Betriebstemperatur | 5 °C bis 80 °C | 5 °C bis 60 °C |
| Umgebungstemperatur | 10 °C bis 40 °C | 10 °C bis 40 °C |
| Transport- und Lagertemperatur | -25 °C bis 80 °C | -25 °C bis 60 °C |
Hinweis
Zu den gezeigten Fumex Absaugarmen benötigen Sie neben der passenden Absaughaube ggf. noch entspechend dimensionierte Ventilatoren und weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.
Die Gründerjahre von FUMEX liegen in den 40er Jahren des vergangenen Jahrhunderts. So wurde aus einer kleinen Komponentenproduktion für die Werk- und Fahrzeugindustrie ein weltweit führende Umwelttechnologieunternehmen. Seit Unternehmensgründung werden Fumex-Produkte permanent weiterentwickelt. Sowohl hinsichtlich des Designs als auch der Funktionalität und Benutzerfreundlichkeit. Darüber hinaus entwickeln wir Formgebung und Aussehen, häufig in enger Zusammenarbeit mit Industriedesignern. FUMEX steht für hochwertige Punktabsaugen für die Absaugung von Arbeitsplätzen in Laboren, Schulen, Forschung, Entwicklung, Handwerk und Industrie eingesetzt werden. Das breite Produktportfolio der Quellenabsaugungen deckt nahezu jeden Anwendungsbereich ab: ob die sichere Absaugung von Stäuben oder Dämpfen, die FUMEX Absaugarme in den unterschiedlichen Ausführungen Standard, ESD oder ATEX sind eine sichere Lösung um Mitarbeiten vor gesundheitsschädlichen Emissionen zu schützen.
ADESATOS liefert das komplett FUMEX Produktportfolio in wenigen Tagen zu Ihnen. Gerne beraten wir Sie bei der individuellen Lösung Ihrer Anforderung mit FUMEX Absaugarmen unter 0800 8050900 oder schreiben Sie uns eine Nachricht.
