Ideal für das Absaugen und Filtern von trockenen Partikeln
Fumex Mobile Filtereinheit CMF
zzgl. MwSt. zzgl. Versandkosten
Lieferzeit ca. 5 Tage
- Artikel-Nr.: 22982782
- Hersteller-Nr.: CMF
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
CMF ist eine mobile Filtereinheit mit integriertem Gebläse und oben auf der Einheit montiertem Absaugarme zur Erfassung und Reinigung von verschmutzter und staubhaltiger Luft in großen, belüfteten Werkstätten. Die Filtereinheit basiert auf DIN EN ISO 15012-1 im Hinblick auf Einrichtungen zum Erfassen und Abscheiden von Schweißrauch.

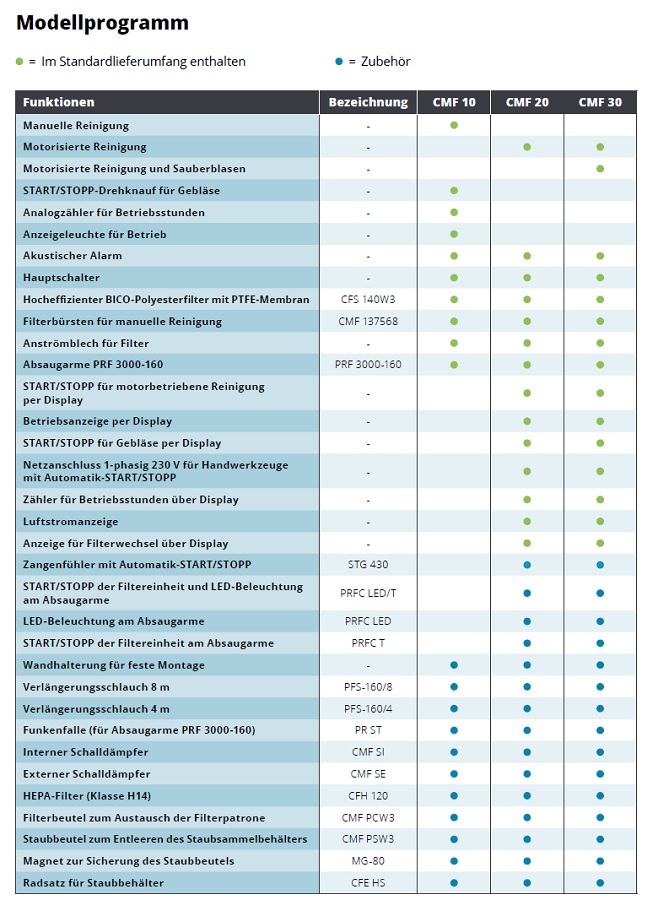

Die Filtereinheit ist in drei verschiedenen Modellen erhältlich. Je nach Modell wird die Filterpatrone unterschiedlich gereinigt:
- CMF 10 - manuell
- CMF 20 - automatisch durch Elektromotor
- CMF 30 - automatisch durch Elektromotor und einblasen von Pressluft
Bei allen Reinigungsverfahren fallen die Staubpartikel, die sich von der Filterpatrone lösen, in den Staubsammelbehälter.
Akustischer Alarm bei niedrigem Durchstrom
Wenn der Luftstrom zu niedrig ist, warnt ein akustischer Alarm und zeigt an, dass die Filterpatrone gereinigt oder ausgetauscht werden muss.
Qualitativ hochwertiger Filter
Die Filterpatrone filtert über 99 % der Rauch- und Staubverunreinigungen von Schweißarbeiten an hochlegierten Stählen wie z. B. Stählen mit einem Nickel- und Chromgehalt von 30 % und mehr.
Hoher Luftstrom, niedriger Druckabfall
Das Lüfterrad hat rückwärts gekrümmte Schaufeln und einen hohen Wirkungsgrad. Es ist so konstruiert, dass es einen gleichmäßigen, hohen Luftstrom auch bei verunreinigter Filterpatrone beibehalten kann. Dies in Kombination mit dem niedrigen Druckabfall des Absaugarmes macht die CMF-Filtereinheit besonders leistungsfähig.
Ideal für das Absaugen und Filtern von trockenen Partikeln, wie sie z.B. bei Schweißarbeiten auftreten, und von feinkörnigem Staub.
Die Filtereinheit (CMF 10/20/30) wird anschlussfertig mit 5-Meter-Kabel 400 V AC geliefert. Das Bedienfeld hat, je nach Modell, unterschiedliche Funktionen, wobei allen Modellen jedoch gemein ist, dass es beim Bewegen der Filtereinheit als Haltegriff fungiert und auch als Ablage dient.
Die Haube des Absaugarmes ist auf maximale Saugleistung ausgelegt und für das Absaugen von Schweißrauch optimiert. Über eine handbetätigte Klappe an der Haubenbefestigung wird der Luftstrom geöffnet bzw. geschlossen.
Die Räder des CMF sind schwenkbar und lassen sich arretieren, so dass die Filtereinheit problemlos bewegt und am Einsatzort verriegelt werden kann.
Als Zubehör sind u.a. Funkenfalle, Schalldämpfer, LED-Beleuchtung und HEPA-Filter (Klasse H14) erhältlich. Schläuche für spezielle Anwendungen sind auf Anfrage lieferbar.
Leistungsstarke Filterpatrone
Bei der Filterpatrone mit einer Filterfläche von 14 m2 handelt es sich um einen Hochleistungs-BICO-Filter aus Polyester mit PTFE-Membran. Das ergibt nach EN-60335-2-69 einen Penetrationswirkungsgrad von 0,01 %. Ein Anströmblech im Filtergehäuse schützt die Filterpatrone vor Funken und großen Partikeln.
HEPA-Filter als Zubehör
Für Einsätze und Arbeitsumgebungen mit besonders hohen Anforderungen an den Abscheidegrad steht ergänzend ein hocheffizienter HEPAFilter (Klasse 14) zur Verfügung.
CMF 10 - Filtereinheit mit manueller Reinigung und analogem Bedienfeld
Artikel ID: 22982782
Manuelle Reinigung
Die Filterpatrone rotiert durch Handkurbel -Betätigung gegen zwei Bürsten im unteren Teil des Filtergehäuses. Die Bürsten kratzen Staubpartikel los, die sich auf der Filterpatrone festgesetzt haben.

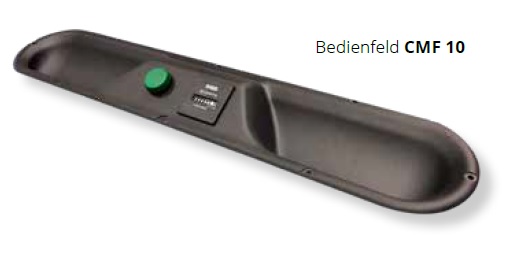

Bedienfeld CMF 10
Das Bedienfeld hat eine Betriebsanzeigelampe und ein Zählwerk. Beidseitig sind Griffschalen zum Verfahren der Filtereinheit. Diese Griffschalen fungieren auch als Ablagen. Unter dem Bedienfeld der Filtereinheit befinden sich in der Standardausführung ein Drehknauf für START/STOPP des Gebläses sowie ein 5-Meter-Kabel, 3-phasig, 400 V.
CMF 20 - Filtereinheit mit elektromechanischer Reinigung und digitalem Bedienfeld.
Artikel ID: 22982783
Motorische Reinigung
Die Filterpatrone rotiert, angetrieben durch einen Elektromotor, im Filtergehäuse gegen zwei Bürsten im unteren Teil des Filtergehäuses. Die Bürsten kratzen Staubpartikel los, die sich auf dem Filterpatrone festgesetzt haben. Das Auslösen der Reinigung erfolgt vom digitalen Bedienfeld aus.
CMF 30 - Filtereinheit mit pneumatischer und elektromechanischer Reinigung.
Artikel ID: 22982784
Bei der pneumatischen Reinigung wird externe Druckluft an das Druckluftventil angeschlossen, wodurch die Reinigung in Kombination mit der elektromechanischen Reinigung hocheffizient ist.
Motorisierte Reinigung mit pneumatischer (druckluftbetriebenen) Unterstützung
Externe Druckluft wird an ein Druckluftventil an der Filtereinheit angeschlossen und vom Inneren der Filterpatrone auf diese geblasen. Die Filterpatrone rotiert über einen Elektromotor im Filtergehäuse über zwei Bürsten im unteren Teil des Filtergehäuses. Die Bürsten kratzen Staubpartikel los, die sich auf der Filterpatrone festgesetzt haben. Das Auslösen der Reinigung erfolgt vom digitalen Bedienfeld aus.

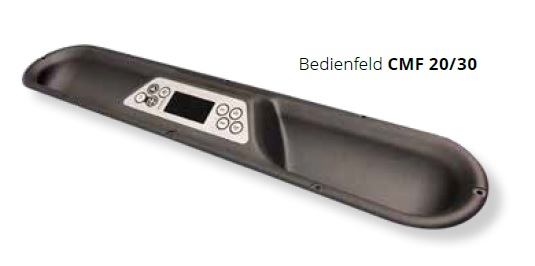

Digitales Bedienfeld für CMF 20 und CMF 30
Das Bedienfeld für die Filter CMF 20 und CMF 30 ist digital und besteht aus einem Display mit Menüwahl zur Programmierung der gewünschten Einstellungen. Das Bedienfeld hat auch Tasten für START/STOPP des Gebläses und für die Reinigung. Über die Anzeigeleuchten für Gebläse und Filter werden Betrieb und Reinigungsbedarf kontrolliert. Beidseitig sind Griffe zum Verfahren. Diese Griffe fungieren auch als Ablageschalen.
Unter dem Bedienfeld der Filtereinheit befinden sich in der Standardausführung ein Drehknauf für START/STOPP des Gebläses, ein 5-Meter-Kabel, 3-phasig, 400 V, ein Netzanschluss 1-phasig 230 V für automatischen START/STOPP des Gebläses sowie ein Anschluss für den Zangenfühler.
Lieferausführung
Die Filtereinheit wird vormontiert geliefert. Das erleichtert den Zusammenbau.
Oberflächenbehandlung
Kunststoffteile PA, PA 30 %
Aluminiumteile Eloxiert
Stahlteile Brüniert, galvanisiert oder pulverbeschichtet
Schlauch
PVC. Feuerhemmend, geeignet für Schweiß- und Rauchgase. Temperaturbeständig von –10 °C bis +90 °C.
Hinweis
Zu dem gezeigten Fumex Filtern benötigen Sie ggf. noch weiteres Zubehör. Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 75 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit und erstellen ein individuelles Angebot.
Abbildung kann kostenpflichtiges Zubehör zeigen. Änderungen vorbehalten.

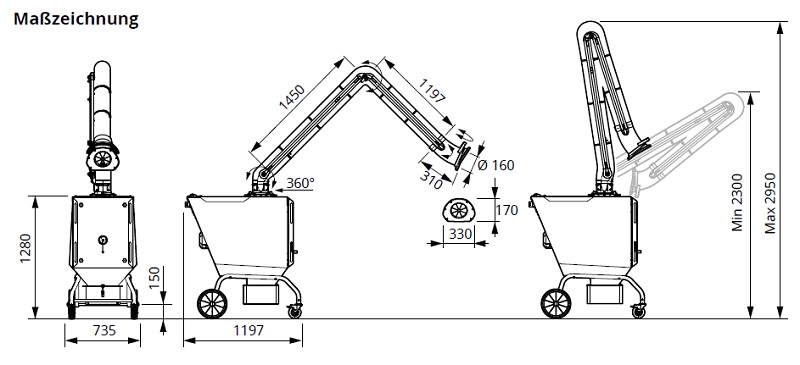

| Produkttyp : | Filter |
| Ausführung: | Mobil |
| Breite (mm): | 735 |
| Höhe (mm): | 2300, 2950 |
| Außentiefe (mm): | 1197 |
| Bauart : | IP 54 |
Max. Arbeitsradius 2900 mm
Elektronik
Spannung: 400 V 3~
Frequenz: 50 Hz
Leistung: 1,5 kW
Stromstärke: 3,1 A
Schutzart: IP 54
Filterung
Anzahl Filterpatronen: 1 St.
Filterfläche 14 m2
Luftstrom: 1800 m³/h
Schallpegel
Standardausführung: 75 dB (A)
Mit Schalldämpfer
• CMF SI: -4 dB (A)
• CMF SE: -3 dB (A)
Temperaturgrenzen
Betriebstemperatur: +5 °C bis +60 °C
Umgebungstemperatur: +5 °C bis +50 °C
Transport- und und Lagertemperatur: -25 °C bis +60 °C
Max. Luftfeuchtigkeit: 80 %
Alarmgrenze für Reinigung
Akustischer Alarm: 600 m3/h
Gewicht (kg)
CMF 10: 145 kg
CMF 20: 146 kg
CMF 30: 147 kg
