Fumex Patronenfilteranlage Typ CFE

Staubfilter für große Luftströme

Der CFE-Filter eignet sich für das Filtern von trockenen Partikeln, Staub und Schweißrauch in der mechanischen Industrie.

Der Filter wird als Modul mit 2, 4, 6 und 8 horizontalen Patronen für Luftströme zwischen 1000 und 12000 m³/h gefertigt. Für höhere Luftströme lassen sich mehrere Filter in einem System parallel verwenden.
Bedarfsgesteuerte Reinigung der Filterpatronen mit leistungsstarken Powerpuls-Ventilen und aerodynamisch gestaltete Deflektoren erhöhen die Gebrauchsdauer des Filtermediums beträchtlich. Der Filter lässt sich bei laufendem Betrieb oder, anhand von Reinigungszyklen, ohne Betrieb reinigen.
Sämtliche Komponenten zur Steuerung der Reinigung befinden sich an der sauberen Seite, gut geschützt gegen äußere Einflüsse.
Ein spezielles System ermöglicht den Filterwechsel ohne Berührung des verschmutzten Filters.

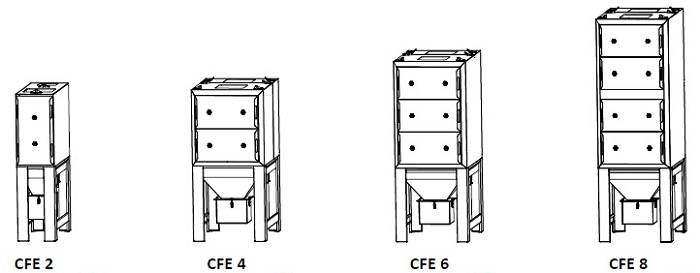

Verfügbare Ausführungen

• CFE 2 - Filtereinheit für 2 Filterpatronen mit Auffangbehälter, ohne Filterpatronen
• CFE 4 - Filtereinheit für 4 Filterpatronen mit Auffangbehälter, ohne Filterpatronen
• CFE 6 - Filtereinheit für 6 Filterpatronen mit Auffangbehälter, ohne Filterpatronen
• CFE 8 - Filtereinheit für 8 Filterpatronen, ohne Filterpatronen

Standardfilter für Schweißrauch von Stahl mit einem Chrom-/Nickel-Anteil von unter 30 %

Anlagenskizze für CFE
Ein Punktabsauger vom Typ Fumex PRX wird zur Absaugung von Schweißrauch verwendet. Um Energie zu sparen und um die Lebensdauer des Filters zu verlängern, ist der Absauger mit einem automatischen Abschaltventil versehen, das sich bei Nichtverwendung des Absaugers schließt.
Ein Filter vom Typ Fumex CFE filtert Partikel gemäß Norm DIN EN ISO 15012-1, W2. Die Drehzahl des Gebläses vom Typ Fumex FB wird mit dem Drucksensor ST 300 und dem Frequenzumrichter SFC reguliert. Das Filter lässt sich mit einem Überwachungssystem ausstatten, das Sie per App mit Ihrem Smartphone verbinden können, um so die Funktion des Filters zu überwachen.

Funktionsweise des Patronenfilters
1. Die verunreinigte Luft tritt von oben herein. Die Staubpartikel bewegen sich ganz natürlich durch den Filter nach unten.
2. Die Filterpatronen scheiden den Staub mit hohem Wirkungsgrad ab. Die horizontale Anordnung der Filterpatrone erleichtert die Zugänglichkeit bei der Wartung. Der Filterwechsel kann ohne Berührung mit dem verunreinigten Filter erfolgen
3. Ein druckgesteuertes Membranventil erzeugt Druckluftstöße, die den sich an der Patrone angesammelten Staub lösen.
4. Die von den Filterpatronen gelösten Staubpartikel sammeln sich im Fallbehälter und werden in den Staubsammelbehälter geführt.
5. Steuer- und Druckluftkomponenten sind außen angebracht, damit sie leicht zugänglich sind, und zum Schutz gegen mechanische Einwirkung sorgfältig eingelassen.
6. Die filtrierte Luft wird nach außen abgeleitet. Der Auslassanschluss ist standardmäßig nach unten gerichtet 6a , kann aber auch in nach oben gerichteter Ausführung 6b , geliefert werden. Die Auslassrichtung lässt sich außerdem bei der Installation ändern.

Automatik mit bedarfsgesteuerter Reinigung
Bedarfsgesteuerte Reinigung, wird über den Druckabfall an den Filterpatronen gesteuert. Sobald der eingestellte Wert erreicht ist, löst der Druckabfall eine zyklische Reinigung der Patronen aus.
Reinigung bei laufendem Betrieb. Zur Gewährleistung eines stabilen Luftstroms wird der Filter bei laufendem Betrieb gereinigt („Online-Reinigung“) Wird das Gebläse vorübergehend oder am Ende des Arbeitstages ganz angehalten, erfolgt eine („Offline“-) Reinigung des Filters, damit alle leichten Partikel in den Staubbehälter fallen können.
Kontrolleinheit. Der Status der Patronen lässt sich durch Ablesen der digitalen Kontrolleinheit am Filter oder durch Installieren des externen Manometers CFE M kontrollieren. Für die Fernüberwachung per Smartphone bzw. PC ist ein separates Gerät als optionales Zubehör erhältlich.
Programmierbare Steuereinheit: Die Steuereinheit lässt sich programmieren, z. B. auf den Startdruck bei der Reinigung und auf eine bestimmte Anzahl von Reinigungszyklen nach Anhalten der Anlage.
Arbeitsschalter, für den Stromanschluss der Steuereinheit.
Druckluftventil, zur Einstellung des gewünschten Reinigungsdrucks und mit verriegelbarem Abschaltventil. Separates Evakuierungsventil für Druckluftbehälter.
Die Steuerung ist fertig verdrahtet. Nur Druckluft und einphasige Stromversorgung (230 V) sind anzuschließen.

Filtrierung von Schweißrauch von Stahl mit einem Gehalt von Chrom/Nickel (Cr Ni) von bis zu 30 % muss einen Abscheidegrad von mehr als 98 % gewährleisten.

Die Luftmenge pro Filter errechnet sich anhand der Art der Staubpartikel, der Staubmenge in der Luft und der Nutzungsintensität der Anlage. Erfahrungsgemäß werden die folgenden Filterbelastungen empfohlen.

Je nach Luftmenge beträgt der Druckabfall des Filters bei sauberen Patronen 250 bis 500 Pa.
Druckabfall, bei dem ein Filterwechsel empfohlen wird 1500 Pa
Maximaler Druckabfall an den Patronen 1800 Pa

Lieferausführung
Der Filter wird werksseitig montiert ausgeliefert. Zur einfachen Handhabung ist jedes Modul mit Hebeösen versehen.

Installation
Der CFE-Filter ist vor dem Gebläse zu montieren. Der Filter ist durch Einlassen oder mit einer Überdachung gegen Witterungseinflüsse zu schützen. Es hat ein Anschluss zu einem kreisförmigen, druckfesten Kanal zu erfolgen.

Luftmenge Filter
Die Regelung kann per Fumex-Drucksteuerung oder per Durchflussregelung erfolgen.

Druckluft
Luftqualität: Saubere, ölfreie Luft, frei von Kondensation bei aktueller Betriebstemperatur.
