Fumex Patronenfilteranlage Typ CFE W3

Staubfilter für große Luftströme

FUMEX CFE W3 eignen sich für das Filtern von trockenen Partikeln in der mechanischen Industrie. z. B. von Staub und Schweißrauch.

Der Filter wird als Modul mit 2, 4, 6 und 8 horizontalen Patronen für Luftströme zwischen 1000 und 12000 m³/h gefertigt. Für höhere Luftströme lassen sich mehrere Filter in einem System parallel verwenden.
Bedarfsgesteuerte Reinigung der Filterpatronen mit leistungsstarken Powerpuls-Ventilen und aerodynamisch gestaltete Deflektoren erhöhen die Gebrauchsdauer des Filtermediums beträchtlich. Der Filter lässt sich bei laufendem Betrieb oder, anhand von Reinigungszyklen, ohne Betrieb reinigen.
Sämtliche Komponenten zur Steuerung der Reinigung befinden sich an der sauberen Seite, gut geschützt gegen äußere Einflüsse.
Ein spezielles System ermöglicht den Filterwechsel ohne Berührung mit des verschmutzten Filters.

W3 Zertifiziert für das Filtrieren von Schweißrauch von Edelstahl.

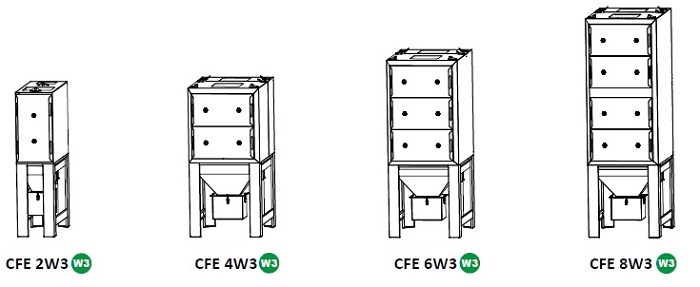

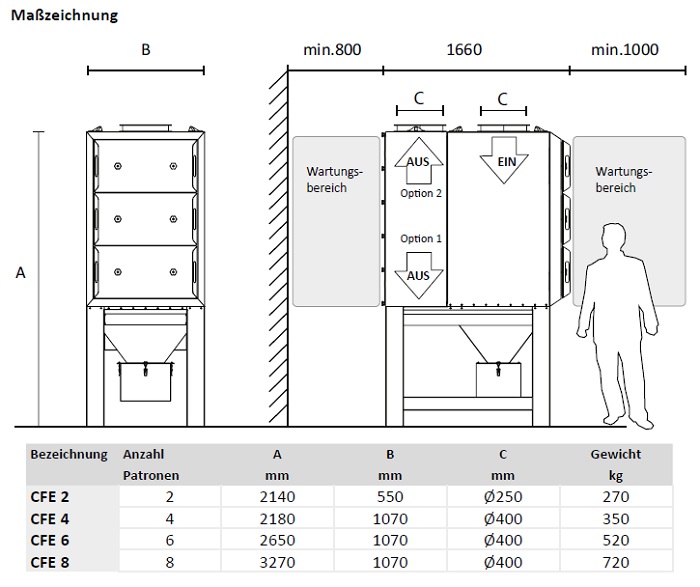

Verfügbare Ausführungen

• CFE 2W3 - Filtereinheit für 2 Filterpatronen mit Auffangbehälter, ohne Filterpatronen
• CFE 4W3 - Filtereinheit für 4 Filterpatronen mit Auffangbehälter, ohne Filterpatronen
• CFE 6W3 - Filtereinheit für 6 Filterpatronen mit Auffangbehälter, ohne Filterpatronen
• CFE 8W3 - Filtereinheit für 8 Filterpatronen, ohne Filterpatronen

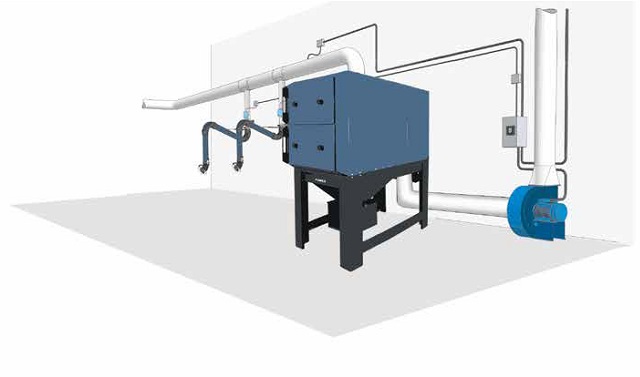

Anlagenskizze für CFE W3
Ein Punktabsauger vom Typ Fumex PRX wird zur Absaugung von Schweißrauch verwendet. Um Energie zu sparen und um die Lebensdauer des Filters zu verlängern, ist der Absauger mit einem automatischen Abschaltventil versehen, das sich bei Nichtverwendung des Absaugers schließt.
Ein Filter vom Typ Fumex CFE W3 filtert Partikel gemäß Norm DIN EN ISO 15012-1, W3.
Die Drehzahl des Gebläses vom Typ Fumex FB wird mit dem Drucksensor ST 300 und dem Frequenzumrichter SFC reguliert. Das Filter lässt sich mit einem Überwachungssystem ausstatten, das Sie per App mit Ihrem Smartphone verbinden können, um so die Funktion des Filters zu überwachen.

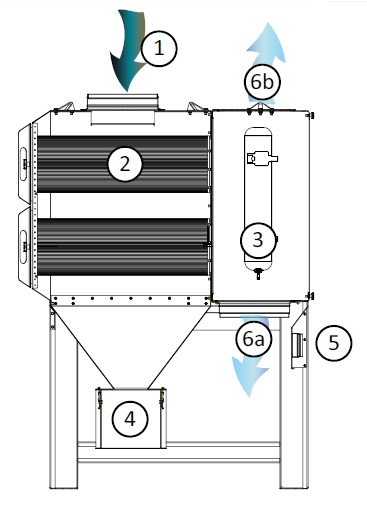

Funktionsweise des Patronenfilters
1. Die verunreinigte Luft tritt von oben herein. Die Staubpartikel bewegen sich ganz natürlich durch den Filter nach unten.
2. Die Filterpatronen scheiden den Staub mit hohem Wirkungsgrad ab. Die horizontale Anordnung der Filterpatrone erleichtert die Zugänglichkeit bei der Wartung. Der Filterwechsel kann ohne Berührung mit dem verunreinigten Filter erfolgen.
3. Ein druckgesteuertes Membranventil erzeugt Druckluftstöße, die den sich an der Patrone angesammelten Staub lösen.
4. Die von den Filterpatronen gelösten Staubpartikel sammeln sich im Fallbehälter und werden in den Staubsammelbehälter geführt.
5. Steuer- und Druckluftkomponenten sind außen angebracht, damit sie leicht zugänglich sind, und zum Schutz gegen mechanische Einwirkung sorgfältig eingelassen.
6. Die filtrierte Luft wird nach außen abgeleitet. Der Auslassanschluss ist standardmäßig nach unten gerichtet 6a , kann aber auch in nach oben gerichteter Ausführung 6b , geliefert werden. Die Auslassrichtung lässt sich außerdem bei der Installation ändern.

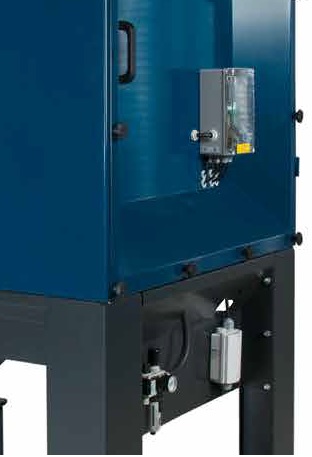

Automatik mit bedarfsgesteuerter Reinigung
Bedarfsgesteuerte Reinigung, wird über den Druckabfall an den Filterpatronen gesteuert. Sobald der eingestellte Wert erreicht ist, löst der Druckabfall eine zyklische Reinigung der Patronen aus.
Reinigung bei laufendem Betrieb. Zur Gewährleistung eines stabilen Luftstroms wird der Filter bei laufendem Betrieb gereinigt („Online-Reinigung“) Wird das Gebläse vorübergehend oder am Ende des Arbeitstages ganz angehalten, erfolgt eine („Offline“-) Reinigung des Filters, damit alle leichten Partikel in den Staubbehälter fallen können.
Kontrolleinheit. Der Status der Patronen lässt sich durch Ablesen der digitalen Kontrolleinheit am Filter oder durch Installieren des externen Manometers CFE M kontrollieren. Für die Fernüberwachung per Smartphone bzw. PC ist ein separates Gerät als optionales Zubehör erhältlich.
W3-zertifizierte Filter (CFE W3) sind immer über die Warnleuchte CFE BW3 zu überwachen, die gut sichtbar im Innenbereich zu platzieren ist.
Programmierbare Steuereinheit: Die Steuereinheit lässt sich programmieren, z. B. auf den Startdruck bei der Reinigung und auf eine bestimmte Anzahl von Reinigungszyklen nach Anhalten der Anlage.
Arbeitsschalter, für den Stromanschluss der Steuereinheit.
Druckluftventil, zur Einstellung des gewünschten Reinigungsdrucks und mit verriegelbarem Abschaltventil. Separates Evakuierungsventil für Druckluftbehälter.
Die Steuerung ist fertig verdrahtet. Nur Druckluft und einphasige Stromversorgung (230 V) sind anzuschließen.

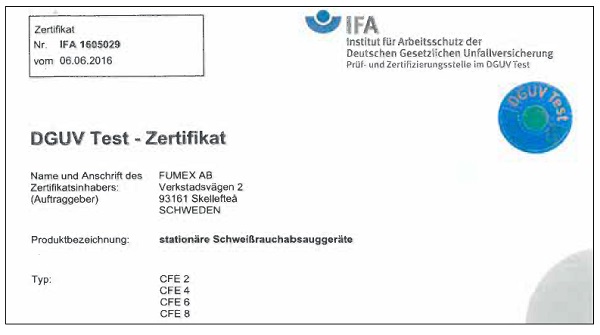

Zertifikat W3
Gemäß Norm DIN EN ISO 15012-1
Die Absaugung des schädlichen Schweißrauchs direkt am Entstehungsort, bevor er sich im Raum ausbreiten kann, ist die wirkungsvollste Art, ein gesundes und sicheres Arbeitsumfeld zu schaffen. Mit dem zunehmenden Anteil an Chrom-/Nickel-Legierungen (Cr Ni) im Schweißdraht, ist auch der Gehalt an schädlichen und krebserregenden Partikeln im Schweißrauch angestiegen. Dies stellt höhere Anforderungen an Anlagen zur Absaugung und Filtrierung von Schweißrauch.
In der internationalen Norm DIN EN ISO 15012-1 sind die Anforderungen an das Filtern von Schweißrauch in den folgenden Klassen festgehalten.
W3 Filtrierung von Schweißrauch von Stahl mit einem Gehalt von Chrom/Nickel (Cr Ni) von 30 % und darüber muss einen zertifizierten Abscheidegrad von mehr als 99 % gewährleisten.

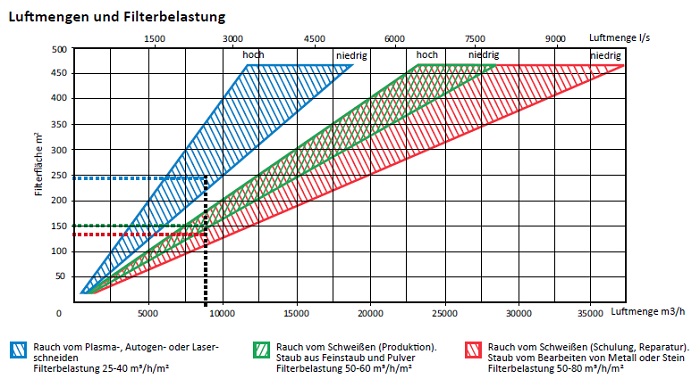

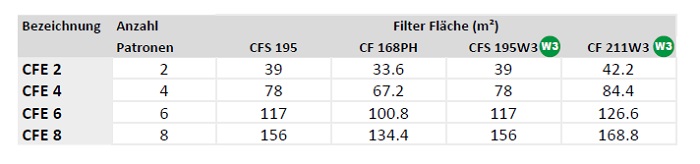

Die Luftmenge pro Filter errechnet sich anhand der Art der Staubpartikel, der Staubmenge in der Luft und der Nutzungsintensität der Anlage. Erfahrungsgemäß werden die folgenden Filterbelastungen empfohlen.

Je nach Luftmenge beträgt der Druckabfall des Filters bei sauberen Patronen 250 bis 500 Pa.
Druckabfall, bei dem ein Filterwechsel empfohlen wird 1500 Pa
Maximaler Druckabfall an den Patronen 1800 Pa

Lieferausführung
Der Filter wird werksseitig montiert ausgeliefert. Zur einfachen Handhabung ist jedes Modul mit Hebeösen versehen.
Installation
Der CFE-Filter ist vor dem Gebläse zu montieren. Der Filter ist durch Einlassen oder mit einer Überdachung gegen Witterungseinflüsse zu schützen. Es hat ein Anschluss zu einem kreisförmigen, druckfesten Kanal zu erfolgen.
Luftmenge Filter
Die Regelung kann per Fumex-Drucksteuerung oder per Durchflussregelung erfolgen.
Druckluft
Luftqualität: Saubere, ölfreie Luft, frei von Kondensation bei aktueller Betriebstemperatur.
