Funktionsanzeige Typ FA-0020-3 mit I/O-Tastenfunktion, Schneider

186,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5 Tage

Anschlusskabel ¹

¹ Pflichtfeld

Artikel günstiger gesehen?
  • 221801000760
  • 1000614

ADESATOS Shop Vorteile

    • Versandkostenfrei*
    • 24h Versand*
    • Fachberatung vor Ort

*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihren Einkauf versandkostenfrei!
Alle SCHNEIDER Funktionsanzeigen eignen sich für folgende Laborabzugsüberwachung FM100 / FM500... mehr
Produktinformationen "Funktionsanzeige Typ FA-0020-3 mit I/O-Tastenfunktion, Schneider"

Alle SCHNEIDER Funktionsanzeigen eignen sich für folgende Laborabzugsüberwachung FM100 / FM500 und  Laborabzugsregelung FC500 / FC700. Bitte beachten Sie, dass für eine einwandfreie Funktion die Steckbrücke Seriell/Parallel richtig gesteckt und der ausgewählte FAZ-Typ mittels Software parametriert wurde (siehe Einstellvarianten des jeweiligen Funktionsanzeigetyps).

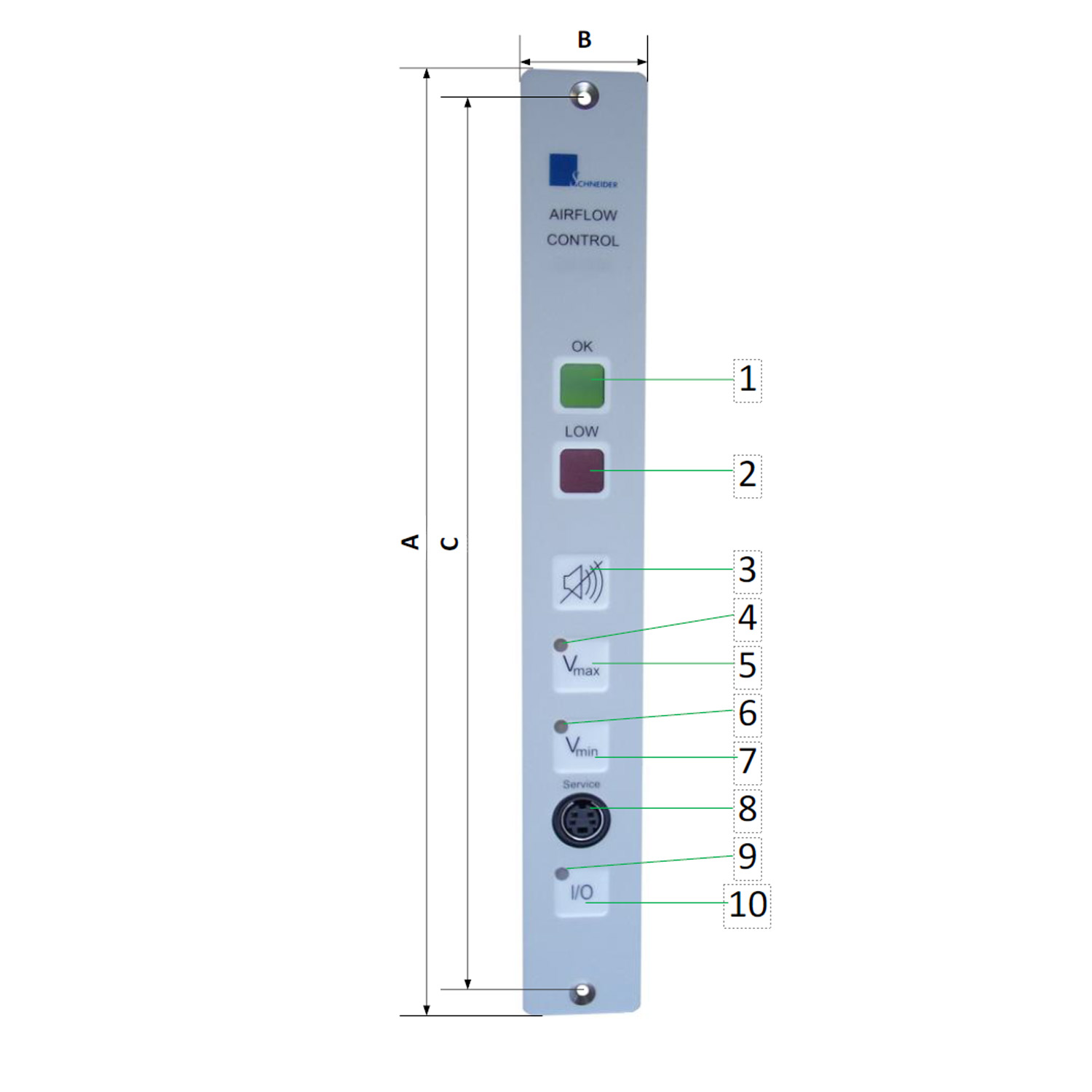

 schneider-funktionsanzeige-fa-0020-legende

Abmessungen
Abmessungen A = 175 mm, B = 46 mm
Einbautiefe 24 mm
Abstand Befestigungslöcher C = 161 mm, zwei Bohrungen Ø 3,2 mm

Anzeige- und Bedienelemente FA-0010
Nr.
Funktion Bedeutung
1 LED OK (grün)  Volumenstrom OK
2 LED LOW (rot)  Volumenstrom zu gering
3 Taste Quit  Quittierung der akustischen Alarmierung
4 LED HIGH (gelb)  Betriebsmodus Override
5 Taste Vmax  Betriebsmodus Override (maximaler Volumenstrom) EIN/AUS
6 LED Vmin  Betriebsmodus reduzierter Betrieb (Nachtbetrieb)
7 Taste Vmin  Betriebsmodus reduzierter Betrieb (Nachtbetrieb) EIN/AUS
8 Servicebuchse  Anschlussbuchse für Laptop
9 LED I/O (grün)  Betriebsmodus Gerät EIN/AUS
10 10    Taste I/O  Betriebsmodus EIN/AUS







Abmessungen A x B (mm): 175 x 46 Einbautiefe (mm): 24 Abstand Befestigungslöcher C (mm): 161... mehr

Abmessungen A x B (mm): 175 x 46
Einbautiefe (mm): 24
Abstand Befestigungslöcher C (mm): 161
Bohrungen für Befestigung Ø (mm): 3,2
Anzahl Bohrungen: 2
Material Bedienpanel: Aluminium, 2,5 mm mit Frontfolie
Farbe: Lichtgrau, ähnlich RAL 7035
Schutzart: IP 41
Gewicht (g): 150
Anschlusskabel (m): 3 (optional 5), Westernstecker RJ45, beidseitig steckbar
Einbauversion: vertikal
Einstellvarianten FAZ-Typ Software: Typ 30: BS1
Anschlusstyp: Seriell Steckbrücke gemäß Klemmenplan beachten

Folgende Infos zum Hersteller sind verfübar...... mehr
SCHNEIDER Elektronik GmbH

Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.

Regelungen für Laborabzüge

SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.
