FM100 Laborabzugsüberwachung nach EN 14175

455,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 40 Werktage

Betriebsart (02) ¹

Notstromakkumulator (03) ¹

Sensortyp (04) ¹

Typenschild hochladen

¹ Pflichtfeld

Artikel günstiger gesehen?
  • 221801005616
  • 1005616

ADESATOS Shop Vorteile

    • Versandkostenfrei*
    • 24h Versand*
    • Fachberatung vor Ort

*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihren Einkauf versandkostenfrei!
Laborabzugsüberwachung FM100 von Schneider zur Überwachung des Laborabzugsbetriebes nach DIN EN... mehr
Produktinformationen "FM100 Laborabzugsüberwachung nach EN 14175"

Laborabzugsüberwachung FM100 von Schneider zur Überwachung des Laborabzugsbetriebes nach DIN EN 14175 mit akustischer und optischer Alarmierung. Für alle Laborabzugsbauarten geeignet

Die Laborabzugsüberwachung FM100 wird als Überwachungs- und Alarmierungssystem für Abluftvolumenströme in verschiedenen Applikationen, wie Laborabzügen, Sicherheitsschränken und sonstigen absaugenden Einheiten eingesetzt. Sie erfüllt die Normen DIN 12924 und DIN EN 14175-2. Das bedeutet Sicherheit für den Laboranten. Die Laborabzugsüberwachung ist für alle Laborabzugsbauarten geeignet, wodurch Neuinstallationen und Nachrüstungen an bestehenden Laborabzügen einfach zu realisieren sind.

Funktionsbeschreibung
Die Mikrocontroller gesteuerte Sicherheitssystem dient dazu, den ausbruchsicheren Betriebszustand von Laborabzügen zu überwachen. Ein akustischer und optischer Alarm wird aktiviert, sobald der Abluftvolumenstrom die parametrierbaren Grenzwerte unter- oder überschreitet. Für eine präzise und sichere Überwachung ist ein geeignetes Messsystem unbedingt erforderlich. Für einen sicheren Betrieb mit dem internen Differenzdrucksensor, sowie reproduzierbare und genaue Messergebnisse, empfehlen wir deshalb die Venturimesseinrichtung oder den Messstab von SCHNEIDER.

Funktionsanzeige (nicht im Lieferumfang enthalten)
Zu jeder Laborabzugsüberwachung gehört eine Funktionsanzeige, die in der seitlichen Lisene des Laborabzuges eingebaut wird. Diese dient zur Darstellung der korrekten Arbeitsweise des Laborabzugs und der Interaktion mit dem Nutzer. Eine Übersicht über die verfügbaren Funktionsanzeigen finden Sie im Dokument „Technisches Datenblatt Funktionsanzeigen“.

Basisausstattung
• Akustischer und optischer Alarm (rote LED) für zu geringe Abluft / hohe Zuluft
• Optische Anzeige (grüne LED) für ausreichende Abluft / Zuluft
• RESET-Taste zur Quittierung des akustischen Alarms
• Parametrierung über Software PC2500

Optionale Ausstattung
• Taste Vmax (nur für Laborabzugsregelungen von SCHNEIDER)
• Optische Anzeige (gelbe LED) für Überschreitung der maximalen Abluft
• Gelb blinkende LED als optische Warnmeldung für den Betriebszustand “Frontschieber > 50 cm geöffnet”
• Statusanzeige ⩒min für TAG / NACHT • Taste Laborabzugslicht EIN / AUS
• Taste I/O für EIN / AUS FM100

Ersatzbeschaffung
Um Ihnen die passende FM100 Überwachungseinheit liefern zu können, benötigen wir die Seriennummer auf dem Typenschild, dieses befindet sich auf der rechten Gehäuseseite, auf der gegenüberliegenden Seite der Differenzdrucksensoranschlüsse. Bitte senden Sie dieses an service@adesatos.com

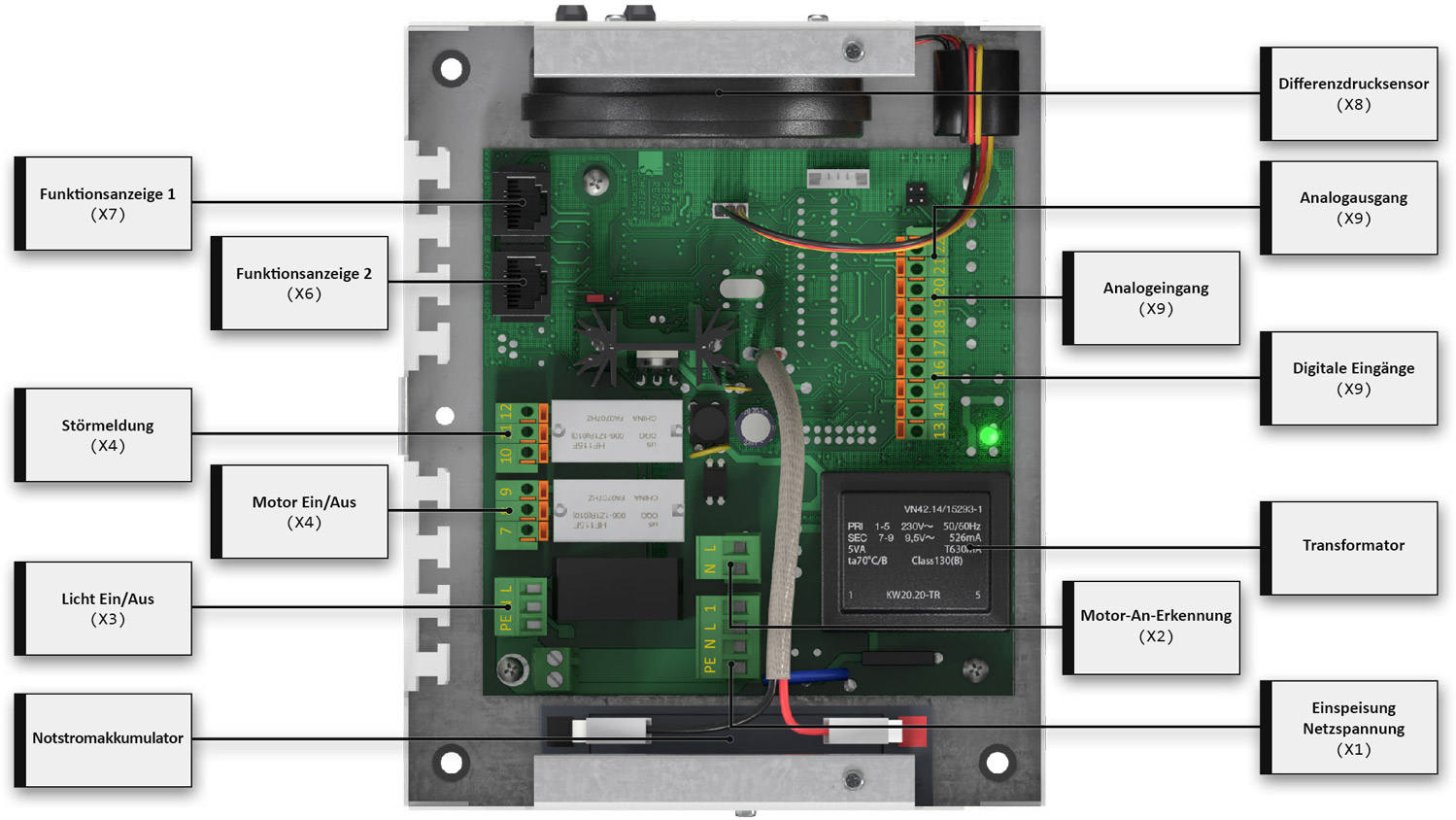

KLEMMENBELEGUNG FM100

 laborabzugsueberwachung_fm100-klemmbelegung-beschriftet



Anzeige- und Bedienelemente FM100
Funktionsanzeige 1 (X7) Anschluss für primäre Funktionsanzeige
Funktionsanzeige 2 (X6)

Anschluss für sekundäre Funktionsanzeige, für Durchreicheabzüge

Störmeldung (X4) Relaisausgang für ALARM
Motor Ein/Aus (X4) Relaisausgang für EIN/AUS
Licht Ein/Aus (X3) Relaisausgang für Laborabzugslicht
Notstromakkumulator 6 V, 1.2 Ah
Differenzdrucksensor (X8) 6 bis 240 Pa, optional 20 bis 640 Pa
Analogausgang (X9) Abluftistwert
Analogeingang (X9) nur für Sonderfunktionen
Digitale Eingänge (X9) Digitaleingang für EIN/AUS
Digitaleingang für TAG/NACHT
Digitaleingang für Frontschieberposition 50 cm
Motor-An-Erkennung (X2)

Rückmeldung Abluftventilator 230 V AC, optional 24 V AC / DC

Einspeisung Netzspannung (X1) 230 V AC
FM100-A, Überwachung, Standard, weitere Varianten lieferbar 1 Lichtrelais 1 Motorrelais... mehr

FM100-A, Überwachung, Standard, weitere Varianten lieferbar

  • 1 Lichtrelais
  • 1 Motorrelais
  • 1 Störmelderelais
  • mit Akku 6 V/1,2 Ah
  • mit statischem Differenzdrucksensor

ohne Funktionsanzeige

LEISTUNGSDATEN ALLGEMEIN
Nennspannung  230 V AC / 50/60 Hz / ± 15 %
Stromaufnahme  < 200 mA
Leistungsaufnahme  < 10 VA
Wiederbereitschaftszeit  600 ms
Betriebstemperatur  +15 °C bis +40 °C
Luftfeuchtigkeit Max. 80 % relativ, nicht kondensierend
Abmessungen Gehäuse L x B x H (mm) 185 x 167 x 92
Material  Stahlblech
Gewicht (kg) 1,45
Schutzart  IP 20
Farbe  RAL 9002
Anzahl Relaisausgänge

3 Relais (K1-3), 250 V AC
Relais (K3) / geeignet für das Laborabzugslicht

Anzahl Digitale Eingänge 3 Eingänge, 5 V DC / 2 mA
Vibrationsfestigkeit EN 60068-2-6
Störfestigkeit (EMV) DIN EN 61326-1:2013
DIN EN 61010-1:2011-07
DIN EN 50581:2013-02







Folgende Infos zum Hersteller sind verfübar...... mehr
SCHNEIDER Elektronik GmbH

Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.

Regelungen für Laborabzüge

SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.
