Funktionsanzeige Typ FA-0701-3, mit I/O-Tastenfunktion, Einbau, Schneider
- Artikel-Nr.: 221801000855
- Hersteller-Nr.: 1000726
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Alle SCHNEIDER Funktionsanzeigen eignen sich für folgende Laborabzugsüberwachung FM100 / FM500 und Laborabzugsregelung FC500 / FC700. Bitte beachten Sie, dass für eine einwandfreie Funktion die Steckbrücke Seriell/Parallel richtig gesteckt und der ausgewählte FAZ-Typ mittels Software parametriert wurde (siehe Einstellvarianten des jeweiligen Funktionsanzeigetyps).
Abmessungen
Abmessungen A = 320 mm, B = 35 mm
Einbautiefe 24 mm
Abstand Befestigungslöcher: C = 302,5 mm, zwei Bohrungen Ø 3,2 mm

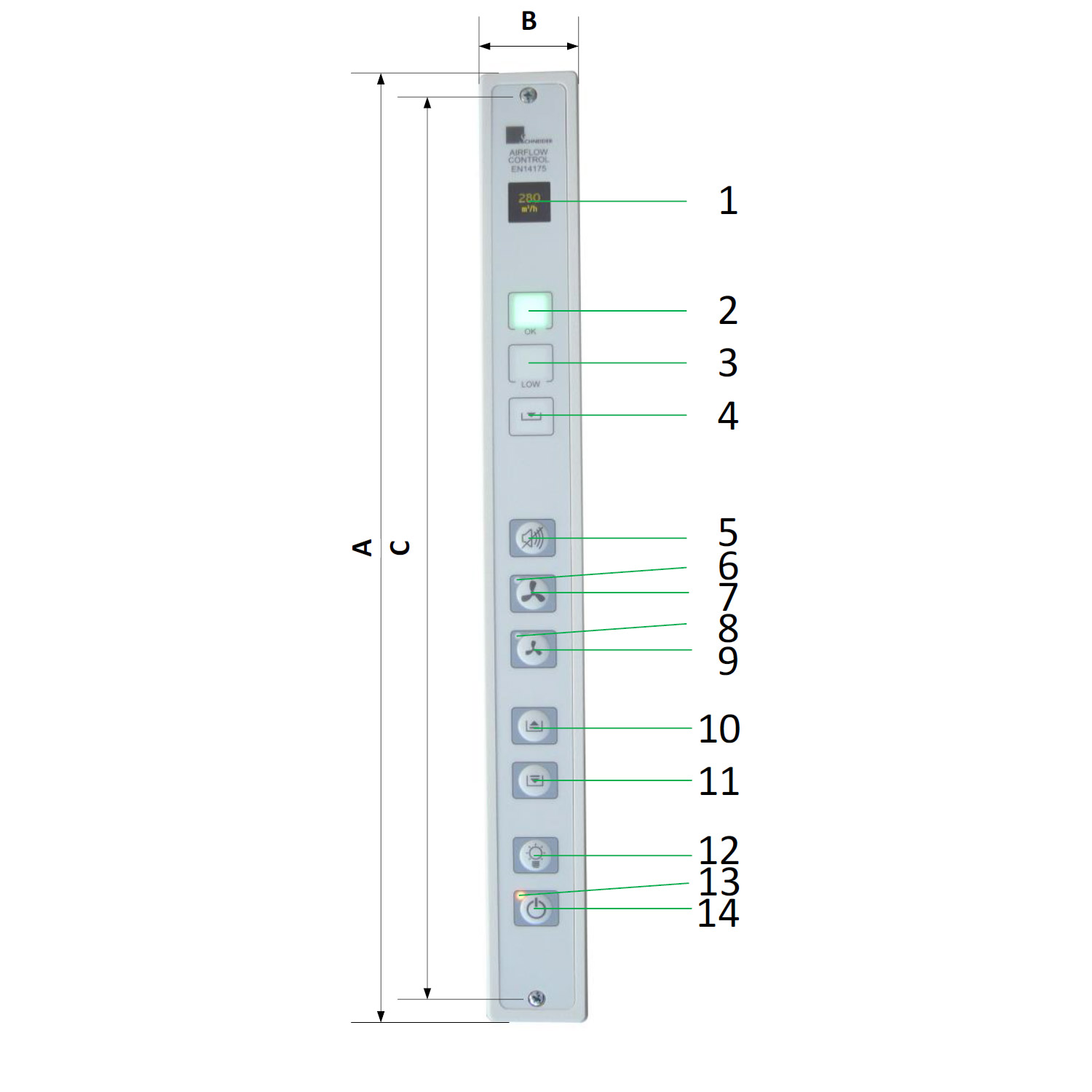

| Nr. | Funktion | Bedeutung |
| 1 | Alphanumerische Anzeige | Istwertanzeige, Anzeige Alarmmeldung |
| 2 | LED OK (grün) | Volumenstrom OK |
| 3 | LED LOW (rot) | Volumenstrom zu gering |
| 4 | LED Frontschieber schließen (gelb) | Warnmeldung Frontschieber schließen wenn Frontschieberöffnung über Arbeitshöhe (50 cm) |
| 5 | Taste Quit | Quittierung der akustischen Alarmierung |
| 6 | LED Vmax (gelb) | Betriebsmodus Override |
| 7 | Taste Vmax | Betriebsmodus Override (maximaler Volumenstrom) EIN/AUS |
| 8 | LED Vmin | Betriebsmodus reduzierter Betrieb (Nachtbetrieb) |
| 9 | Taste Vmin | Betriebsmodus reduzierter Betrieb (Nachtbetrieb) EIN/AUS |
| 10 | Taste Frontschieber AUF | Startet den Öffnungsvorgang des automatischen Frontschieber Controllers |
| 11 | Taste Frontschieber AB | Startet den Schließvorgang des automatischen Frontschieber Controllers |
| 12 | Taste Laborabzugslicht | Laborabzugslicht EIN/AUS |
| 13 | LED I/O (grün) | Betriebsmodus Gerät EIN/AUS |
| 14 | Taste I/O | Betriebsmodus EIN/AUS |
Abmessungen Gehäuse A x B (mm): 320 x 35
Einbautiefe (mm): 24
Abstand Befestigungslöcher: C = 302,5 mm, zwei Bohrungen Ø 3,2 mm
Material Bedienpanel: FR4, 2,0 mm mit Frontfolie
Farbe Bedienpanel: Lichtgrau, ähnlich RAL 7035
Material Gehäuse: Polystyrol (PS)
Farbe Gehäuse: Lichtgrau, ähnlich RAL 7035
Schutzart: IP 41
Gewicht (g): 180
Anschlusskabel (m): 3 (optional 5), Westernstecker RJ45, beidseitig steckbar
Aufbauversion: horizontal
Einstellvarianten FAZ-Typ Software: Typ 38: FA0700
Anschlusstyp: Seriell Steckbrücke gemäß Klemmenplan beachten
Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.
Regelungen für Laborabzüge
SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.
