Wickelfalzrohr Lüftungsrohr verzinkt Stangen 3m 5m 6m 80-500 mm

* Bundesweite Lieferung * Variantenartikel *

Wickelfalzrohr, Lüftungsrohr, 80 mm bis 500 mm Durchmesser - Länge 3m (300cm)

37,80 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 3 Werktage

Durchmesser ¹

Bitte den gewünschten Durchmesser wählen

¹ Pflichtfeld

Artikel günstiger gesehen?
  • 22995500
  • WFREN

ADESATOS Shop Vorteile

    • Versandkostenfrei*
    • 24h Versand*
    • Fachberatung vor Ort

*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihren Einkauf versandkostenfrei!
Die ADESATOS Wickelfalzrohre eignen sich hervorragend für die technische Abluft von... mehr
Produktinformationen "Wickelfalzrohr, Lüftungsrohr, 80 mm bis 500 mm Durchmesser - Länge 3m (300cm)"

Die ADESATOS Wickelfalzrohre eignen sich hervorragend für die technische Abluft von Gefahrstoffschränken oder Gefahrstoffcontainern und finden Verwendung in Industrie, Labor, Handwerk. Die Lüftungsrohre werden auch bei Laborabzügen (Digestorium), Gefahstoffarbeitsplatz oder Punktabsaugung verwendet. Gemäß TRGS 510 in Verbindung mit der EN 14470-1 /-2 wird die technische Abluft für Gefahrstoffschränke empfohlen.

Das ADESATOS-Rohrsystem nach DIN EN 12237 und DIN EN 1506 schafft bei Verwendung von ADESATOS Formteilen mit Dichtung die Voraussetzung, dass das installierte System, nach fachlich richtiger Montage, den Anforderungen der Dichtheitsklasse D entspricht. Eine luftdichte Verbindung wird durch die werksseitig auf dem Steckstutzen fest montierte Dichtung aus EPDM-Kautschuk gewährt. Sie ist widerstandsfähig, alterungsbeständig und kann gedreht werden, ohne dass die Dichtheit beeinflusst wird. Sie hat eine bestmögliche Beständigkeit gegen Ozon, UV-Strahlung sowie gute Chemikalien-Beständigkeit. Einige Bauteile werden innen, werksseitig mit silikonfreiem Dichtungsmittel abgedichtet. Im Normalfall wird nicht gefordert, dass ein Lüftungs-Rohrleitungssystem absolut dicht ist. An Rohrfalzen und Anschlüssen wird immer etwas Luft austreten. Diese Leckage nimmt zu, je höher der Druckunterschied zwischen der Innen- und Außenseite des Rohres ist. Die DIN EN 12237 ist eine Prüfnorm. In ihr ist die zulässige Leckrate, nach Dichtheitsklassen abgestuft, festgelegt. Der Leckagefaktor in (l/s)/m² steht im Verhältnis zum Druckunterschied in Pa und gibt den Leckluftstrom in l/s im Verhältnis zur Oberfläche in m² an.

Mit einer Zinkauflage zum Außeneinsatz in industrieller Atmosphäre mit geringer Verschmutzung und moderatem Schwefelanteil und Küstenregionen mit niedrigem Salzanteil, sowie für Innenräume auch mit erhöhter Luftfeuchte, wie zum Beispiel in der Lebensmittelindustrie. Zur Einhaltung der Dichtheitsklasse dürfen folgende Grenzwerte des Statischen Drucks für kreisrunde Wickelfalzrohre und Formteile ohne Beulen nicht überschritten werden: Überdruck: 2000 Pa, Unterdruck 750 P

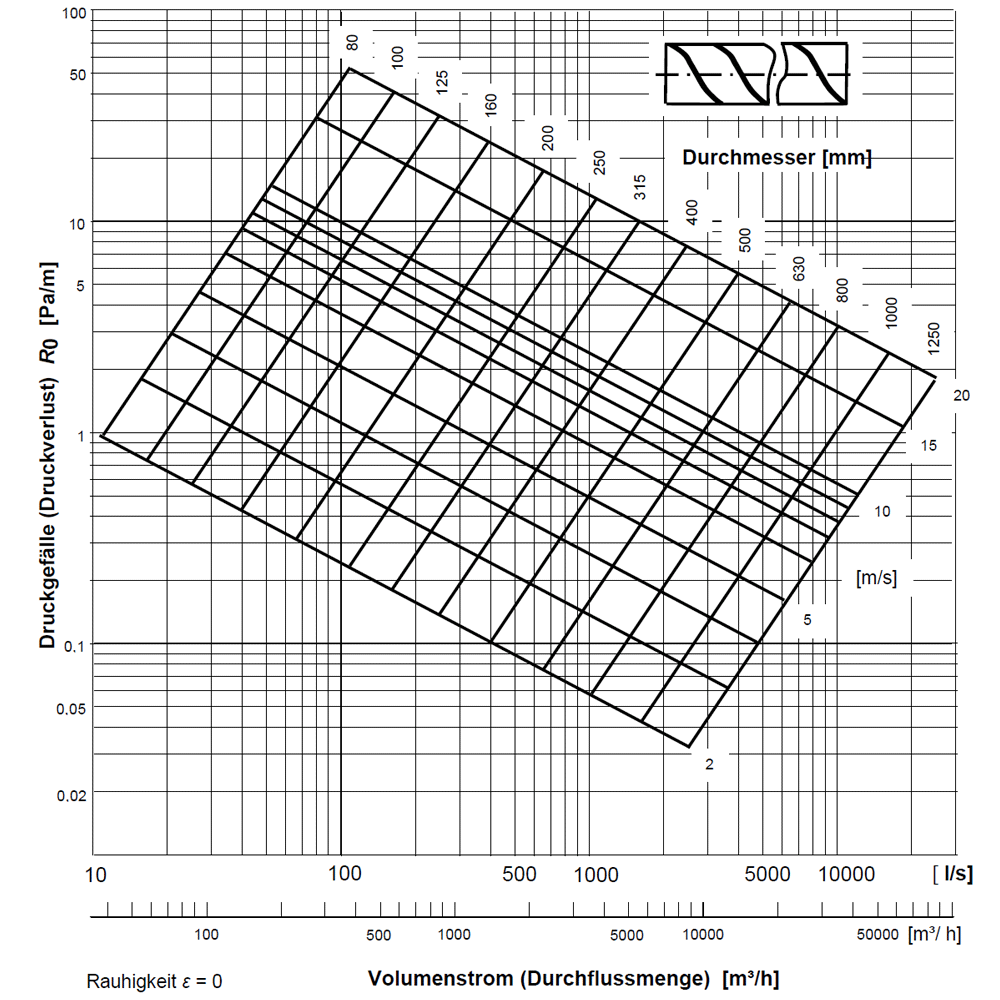

Diagramm zur Bemessung des Rohrquerschnitts bei Wickelfalzrohren

Bemessung von Wickelfalzrohren

Welchen Rohrquerschnitt für welche Anwendung

Abhängig von der gewählten Luftleistung, der Rohrleitungslänge und möglichen Bögen etc. finden Sie nachfolgend eine Leitline für die Auslegung Ihrer Lüftungstechnik.

  • Sicherheitsschrank / Gefahrstoffschrank DN75-DN100)
  • Chemikalienschrank und Säure-Laugen-Schrank (DN80-DN100)
  • Gefahrstoffcontainer (DN100-DN125)
  • Gefahrstoffraum im Gebäude (DN100-DN125)

Lieferung von Wickelfalzrohren

Gemeinsam mit unseren Partnern bieten wir die bundesweite Lieferung von Lüftungskomponenten wie Wickelfalzrohren oder Formteilen, oftmals schon am nächsten Werktag

Beratung zu unseren Lüftungskomponenten

Benötigen Sie Hilfe bei der Planung einer Abluft für Gefahrstoffschrank & Co. oder haben das gewünschte Produkt nicht gefunden?
Dann rufen Sie uns an unter 06042 9781680 oder schreiben und eine E-Mail.

Norm: DIN EN 1506 bzw. DIN EN 12237 / Dichtheitsklasse D Hitzebeständig: bis ca. 200°C Gewicht... mehr

Norm: DIN EN 1506 bzw. DIN EN 12237 / Dichtheitsklasse D
Hitzebeständig: bis ca. 200°C
Gewicht (kg): 5,07 (DN100)
Werkstoff: Sendzimirverzinktes Stahlblech
Oberfläche: verzinkt
Länge: 3000mm [3m, 300 cm]

Folgende Rohrlängen lieferbar auf Anfrage: 5000mm (5m), 500 cm und 6000mm (6m), 600 cm)

Umrechnungsfaktoren: 1 mbar ≈ 10 kp/m² ≈ 100 Pa ≈ 10 mm WS

Materialstärken Wickelfalzrohre
DN80 0,5mm
DN100 0,5mm
DN125 0,5mm
DN140 0,5mm
DN150 0,5mm
DN160 0,5mm
DN180 0,5mm
DN200 0,5mm
DN224 0,5mm
DN250 0,5mm
DN280 0,6mm
DN300 0,6mm
DN315 0,6mm
DN355 0,6mm
DN400 0,6mm
DN450 0,7mm
DN500 0,7mm
DN560 0,7mm
DN600 0,9mm
DN630 0,9mm


DN710 1,0mm
DN800 1,0mm
DN900 1,0mm
DN1000 1,0mm
DN1120 1,0mm
DN1250 1,0mm



Unsere Produkte werden nach den betreffenden Maßgaben folgender Normen gefertigt: DIN EN 1506... mehr

Unsere Produkte werden nach den betreffenden Maßgaben folgender Normen gefertigt:

DIN EN 1506 Lüftung von Gebäuden – Luftleitungen und Formteile aus Blech mit rundem Querschnitt – Maße – Grenzmaße – Toleranzen.
DIN EN 10143 Kontinuierlich schmelzveredeltes Blech und Band aus Stahl.
DIN EN 12220 Lüftung von Gebäuden – Luftleitungen – Maße von runden Flanschen für allgemeine Lüftungszwecke.
DIN EN 12237 Lüftung von Gebäuden – Luftleitungen – Festigkeit und Dichtheit von Luftleitungen mit rundem Querschnitt aus Blech.
DIN EN 13180 Maße und mechanische Anforderungen an flexible Luftleitungen.

Das ADESATOS-Rohrsystem nach DIN EN 12237 und DIN EN 1506 schafft bei Verwendung von ADESATOS Formteilen mit Dichtung die Voraussetzung, dass das installierte System, nach fachlich richtiger Montage, den Anforderungen der Dichtheitsklasse D entspricht. Eine luftdichte Verbindung wird durch die werksseitig auf dem Steckstutzen fest montierte Dichtung aus EPDM-Kautschuk gewährt. Sie ist  widerstandsfähig, alterungsbeständig und kann gedreht werden, ohne dass die Dichtheit beeinflusst wird. Sie hat eine bestmögliche Beständigkeit gegen Ozon, UV-Strahlung sowie gute Chemikalien-Beständigkeit. Einige Bauteile werden innen, werksseitig mit silikonfreiem Dichtungsmittel abgedichtet. Im Normalfall wird nicht gefordert, dass ein Lüftungs-Rohrleitungssystem absolut dicht ist. An Rohrfalzen und Anschlüssen wird immer etwas Luft austreten. Diese Leckage nimmt zu, je höher der Druckunterschied zwischen der Innen- und Außenseite des Rohres ist. Die DIN EN 12237 ist eine Prüfnorm. In ihr ist die zulässige Leckrate, nach Dichtheitsklassen abgestuft, festgelegt. Der Leckagefaktor in (l/s)/m² steht im Verhältnis zum Druckunterschied in Pa und gibt den Leckluftstrom in l/s im Verhältnis zur Oberfläche in m² an.









Folgende Infos zum Hersteller sind verfübar...... mehr
ADESATOS

Gefahrstofflagerung und Arbeitsschutz

Die ADESATOS GmbH bietet seit vielen Jahren neben praxisorientierten Lösungen zur sicheren und vorschriftsmäßigen Gefahrstofflagerung in Brandschutzlagern, Sicherheitsschränken oder Auffangwannen, viele weitere Produkte die Ihren Berufsalltag sicherer machen.
Gerne stehen wir Ihnen mit Rat und Tat vor Ort zur Seite, schreiben Sie uns oder nutzen unsere Hotline unter 0800 80 50 900 aus dem Ausland +49(0)6042 9781680
