Für alle Laborabzugsbauarten geeignet / DIN 12924 / DIN EN 14175-2

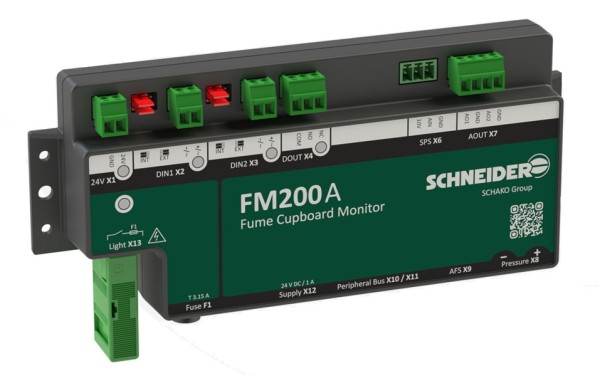

FM200A Laborabzugsüberwachung nach DIN EN 14175
- Artikel-Nr.: 221801000356
- Hersteller-Nr.: FM200A
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Die Laborabzugsüberwachung FM200 von Schneider wird als Überwachungs- und Alarmierungssystem für Abluftvolumenströme in verschiedenen Applikationen, wie Laborabzügen, Sicherheitsschränken und sonstigen absaugenden Einheiten eingesetzt.
Sie erfüllt die Normen DIN 12924 und DIN EN 14175-2. Das bedeutet Sicherheit für den Laboranten. Die Laborabzugsüberwachung ist für alle Laborabzugsbauarten geeignet, wodurch Neuinstallationen und Nachrüstungen an bestehenden Laborabzügen einfach zu realisieren sind.
Die integrierte Funktionsüberwachung nach DIN EN 14175 bietet maximale Sicherheit für das Laborpersonal. Bei Unterschreitung des überwachten Volumenstromes bzw. des Einströmwertes erfolgt eine akustische und eine optische Alarmierung an der Funktionsanzeige.
Die Standardausführung FM200-K ist für alle Laborabzugsbauarten geeignet.
Funktionsbeschreibung
Die Mikrocontroller gesteuerte Sicherheitssystem dient dazu, den ausbruchsicheren Betriebszustand von Laborabzügen zu überwachen. Ein akustischer und optischer Alarm wird aktiviert, sobald der Abluftvolumenstrom die parametrierbaren Grenzwerte unter- oder überschreitet.
Für eine präzise und sichere Überwachung ist ein geeignetes Messsystem unbedingt erforderlich. Für einen sicheren Betrieb mit dem internen Differenzdrucksensor, sowie reproduzierbare und genaue Messergebnisse, empfehlen wir deshalb die Venturimesseinrichtung oder den Messstab von SCHNEIDER.
Funktionsanzeige
Zu jeder Laborabzugsüberwachung gehört eine Funktionsanzeige, die in der seitlichen Lisene des Laborabzuges eingebaut wird. Diese dient zur Darstellung der korrekten Arbeitsweise des Laborabzugs und der Interaktion mit dem Nutzer. Funktionsanzeigen müssen separat bestellt werden.
Überwachungstypen FM200A
Laborabzugsüberwachung zur Überwachung des Abluftvolumenstroms oder der Lufteinströmgeschwindigkeit von Laborabzügen mit integrierter Funktionsüberwachung nach DIN EN 14175-2. Basisgerät mit zwei Analogausgängen, ohne integriertem Feldbus Modbus RTU.
Anwendungsbereiche: Standardlabor, Trainingslabor, Reinraum, Nuklidlabor, Tierlabor, Apotheke, GMP-Bereich
Ausführungen
- K - Konstante Überwachung Volumenstrom, inkl. Differenzdrucksensor, für bauseitige Endschalter (Standard)
- F - Konstante Überwachung der Lufteinströmgeschwindigkeit, inkl. Luftströmungssensor, ohne Differenzdrucksensor
- KD - Konstante Überwachung Volumenstrom (2-Punkt), inkl. Differenzdrucksensor, für bauseitige Endschalter
- KW - Konstante Überwachung Volumenstrom, inkl. Wegsensor und Differenzdrucksensor, zur Signalisierung Öffnungshöhe > 50 cm
Spannungsversorgung FM200A
- O - Externe Versorgung mit 24 V DC
- EU - Steckernetzteil mit europäischem Normstecker
- DIN-Rail Netzteil 230VAC - Hutschienen Netzteil 230V, vormontiert und vorverdrahtet
Zusätzlich zu bestellende Produkte
- Funktionsanzeige
- Venturi-Messeinrichtung
Optionales Zubehör
- SPS100/6 Wegsensor, Weglänge 1 m, mit Steckklemme für ICM500, FC200/FC400
- AFS100 Einströmsensor, 0 - 1 m/s, Anschlussstutzen 6 cm
- PC4500 unlimited - PC-Softwarelizenz PC4500 Software per Download, Sprache wählbar (deutsch/englisch), inkl. Software-Updates
- UPA100 - Universal Programmieradapter
- UPA100-SET - Universal Programmieradapter Inkl. KAB7 - Adapterkabel für UPA100 zum Anschließen an die Funktionsanzeige Inkl. KAB8 - Adapterkabel für UPA100 zum Anschließen an die Regelelektronik
- KAB7 - Adapterkabel für UPA100 zum Anschließen an die Funktionsanzeige
- KAB8 - Adapterkabel für UPA100 zum Anschließen an die Regelelektronik
Ersatzbeschaffung
Um Ihnen die passende FM200 Überwachungseinheit liefern zu können, benötigen wir die Seriennummer auf dem Typenschild, dieses befindet sich auf der rechten Gehäuseseite, auf der gegenüberliegenden Seite der Differenzdrucksensoranschlüsse. Bitte senden Sie dieses an service@adesatos.com
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
| Produkttyp: | Laborabzugsüberwachung |
| Ausführung: | FM200 |
| Gehäuse | |
| Schutzart | IP 20 |
| Material | Kunststoff (PA12/ABS) |
| Betriebstemperatur | +15°C bis +40°C |
| Farbe | ähnlich RAL 9005 |
| Abmessungen (L x B x T) | 186 x 86 x 28 mm |
| Gewicht | ca. 250 g |
| Geräteklemmen | 0,2 bis 1,5 mm² |
| Versorgung | |
| Eingangsspannungsbereich | 22,8 bis 26,4 V DC |
| Nennstrom | 1,0 A |
| Nennleistung | 24 W |
| Leistung (typisch) | 5 W |
| Steckernetzteil | |
| Eingangsspannungsbereich | 80 bis 264 V AC |
| Frequenzbereich | 47 bis 63 Hz |
| Wirkungsgrad | 88,5 % |
| Wechselstrom | 1 A / 115 V AC / 0,6 A / 230 V AC |
| Ausgangsspannung | 23,52 bis 24,48 V DC |
| Nennstrom | 1,25 A |
| Nennleistung | 30 W |
| Relaisausgang | |
| Anzahl | 1 |
| Kontaktart | Umschaltkontakt |
| Maximale Schaltspannung | 24 V AC / DC |
| Maximaler Dauerstrom | 3 A, externe Absicherung erforderlich |
| Digitaleingänge | |
| Anzahl | 2 |
| Eingangsspannung | 24 V AC / DC |
| Eingangsstrom | max. ≤12 mA |
| Schaltschwelle (aktiv) | > 6 V |
| Schaltschwelle (inaktiv) | < 2 V |
| Differenzdrucksensor | |
| Anzahl | 1 |
| Druckbereich | 0 bis 300 Pa |
| Ansprechzeit | < 10 ms |
| Sensor-Berstdruck | 0,3 bar |
| Wegsensor SPS100 | |
| Messprinzip | Statisch, Seilzugpotentiometer |
| Messbereich | 0 bis 1000 mm, optional 0 bis 2000 mm |
| Ansprechzeit | < 1 ms |
| Luftströmungssensor AFS100 | |
| Messprinzip | Dynamisch, Hitzdraht-anemometrisches Messprinzip |
| Messbereich | 0,2 bis 1,0 m/s |
| Ansprechzeit | < 100 ms |
| Relaisausgang für Laborabzugslicht | |
| Anzahl | 1 Relais für Laborabzugslicht |
| Kontaktart | Arbeitskontakt |
| Maximale Schaltspannung | 230 V AC |
| Maximaler Dauerstrom | 3,15 A |
| Interne Absicherung | 3,15 A |
| Analogausgänge | |
| Anzahl | 2 |
| Ausgangsspannung | 0 V bis 10 V DC, frei programmierbar |
| Ausgangsstrom max. | 20 mA |
| Bürde | RL ≥ 1000 Ω |
| Peribus | |
| Anzahl | 2 |
| Ausgangsleistung max. | 1,2 W |
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.
Regelungen für Laborabzüge
SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.
