Für alle Laborabzugsbauarten geeignet / DIN 12924 / DIN EN 14175-2

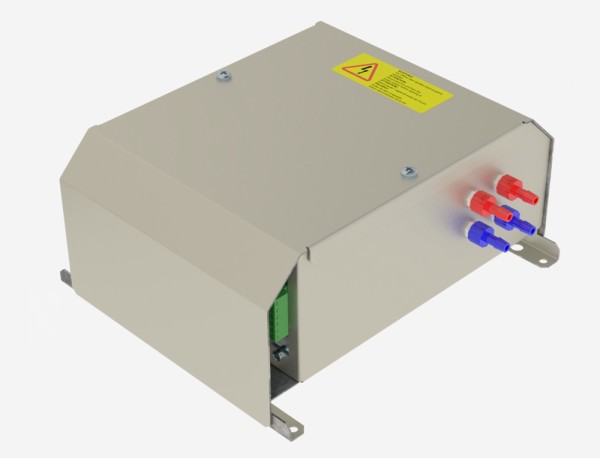

FM400A Laborabzugsüberwachung nach DIN EN 14175
- Artikel-Nr.: 221801000388
- Hersteller-Nr.: FM400A
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Die Laborabzugsüberwachung FM400 von Schneider wird als Überwachungs- und Alarmierungssystem für Abluftvolumenströme in verschiedenen Applikationen, wie Laborabzügen, Sicherheitsschränken und sonstigen absaugenden Einheiten eingesetzt.
Sie erfüllt die Normen DIN 12924 und DIN EN 14175-2. Das bedeutet Sicherheit für den Laboranten. Die Laborabzugsüberwachung ist für alle Laborabzugsbauarten geeignet, wodurch Neuinstallationen und Nachrüstungen an bestehenden Laborabzügen einfach zu realisieren sind.
Die integrierte Funktionsüberwachung nach DIN EN 14175 bietet maximale Sicherheit für das Laborpersonal. Bei Unterschreitung des überwachten Volumenstromes bzw. des Einströmwertes erfolgt eine akustische und eine optische Alarmierung an der Funktionsanzeige.
Funktionsbeschreibung
Die Mikrocontroller gesteuerte Sicherheitssystem dient dazu, den ausbruchsicheren Betriebszustand von Laborabzügen zu überwachen. Ein akustischer und optischer Alarm wird aktiviert, sobald der Abluftvolumenstrom die parametrierbaren Grenzwerte unter- oder überschreitet. Für eine präzise und sichere Überwachung ist ein geeignetes Messsystem unbedingt erforderlich. Für einen sicheren Betrieb mit dem internen Differenzdrucksensor, sowie reproduzierbare und genaue Messergebnisse, empfehlen wir deshalb die Venturimesseinrichtung oder den Messstab von SCHNEIDER.
Funktionsanzeige
Zu jeder Laborabzugsüberwachung gehört eine Funktionsanzeige, die in der seitlichen Lisene des Laborabzuges eingebaut wird. Diese dient zur Darstellung der korrekten Arbeitsweise des Laborabzugs und der Interaktion mit dem Nutzer. Funktionsanzeigen müssen separat bestellt werden.
Überwachungstypen FM400A
Laborabzugsüberwachung zur Überwachung des Abluftvolumenstroms oder der Lufteinströmgeschwindigkeit von Laborabzügen mit integrierter Funktionsüberwachung nach DIN EN 14175-2. Basisgerät mit zwei Analogausgängen, ohne integriertem Feldbus Modbus RTU.
Anwendugsbereiche: Standardlabor, Trainingslabor, Reinraum, Nuklidlabor, Tierlabor, Apotheke, GMP-Bereich
Ausführungen
- O - Ohne Differenzdrucksensor
- K - Konstante Überwachung Volumenstrom, für bauseitige Endschalter
- F - Konstante Überwachung der Lufteinströmgeschwindigkeit, inkl. Luftströmungssensor, ohne Differenzdrucksensor
- KD - Konstante Überwachung Volumenstrom mit Sollwertumschaltung
- KW - Konstante Überwachung Volumenstrom, inkl. Wegsensor zur Signalisierung Öffnungshöhe > 50 cm
Zusatzfunktion (03) 1
- O - Ohne Zusatzfunktion 1
- S - Mit Stützstrahlüberwachung
- W - Mit Wäscherüberwachung
Zusatzfunktion (04) 2
- O - Ohne Zusatzfunktion 2
- MOD -Erweiterungskarte MC10-MOD, Modbus-RTU
- PTC - Erweiterungskarte MC10-PTC, Temperatureingang
- DI3 - Erweiterungskarte MC10-DI3, 3x Digitaleingang
- AO1 - Erweiterungskarte MC10-AO1, 1x Analogausgang 0 V… 10 V
- AO2 - Erweiterungskarte MC10-AO2, 2x Analogausgänge 0 V… 10 V, galvanisch getrennt
- AIO3 - Erweiterungskarte MC10-AIO3, 3x Analogeingang oder – ausgang 0 V… 10 V, galvanisch getrennt (Spannung + Strom)
- RTC - Erweiterungskarte MC10-RTC, Echtzeituhr
- DO2 - Erweiterungskarte MC10-DO2, zwei Relaisausgänge als Wechselkontakt, maximale Belastung 24 V, 3 A
- DO3 - Erweiterungskarte MC10-DO3, drei Relaisausgänge als Umschaltkontakt, maximale Belastung 24 V, 3 A
Notstromversorgung (05)
- O - Ohne Notstromversorgung (Standard)
- N - Mit intelligenter Notstromversorgung (Notstromakkumulator)
Spannungsversorgung (06)
- EXT - Externe Versorgung mit 24 V DC
- INT - Internes Weitbereichsnetzteil 100 V AC bis 240 V AC
Zusätzlich zu bestellende Produkte
- Funktionsanzeige
- Venturi-Messeinrichtung
Optionales Zubehör
- SPS100/6 Wegsensor, Weglänge 1 m, mit Steckklemme für ICM500, FC200/FC400
- AFS100 Einströmsensor, 0 - 1 m/s, Anschlussstutzen 6 cm
- UPA100 - Universal Programmieradapter
- PC4500 unlimited - PC-Softwarelizenz PC4500 Software per Download, Sprache wählbar (deutsch/englisch), inkl. Software-Updates
- UPA100-SET - Universal Programmieradapter Inkl. KAB7 - Adapterkabel für UPA100 zum Anschließen an die Funktionsanzeige Inkl. KAB8 - Adapterkabel für UPA100 zum Anschließen an die Regelelektronik
- KAB7 - Adapterkabel für UPA100 zum Anschließen an die Funktionsanzeige
- KAB8 - Adapterkabel für UPA100 zum Anschließen an die Regelelektronik
Ersatzbeschaffung
Um Ihnen die passende FM400 Überwachungseinheit liefern zu können, benötigen wir die Seriennummer auf dem Typenschild, dieses befindet sich auf der rechten Gehäuseseite, auf der gegenüberliegenden Seite der Differenzdrucksensoranschlüsse. Bitte senden Sie dieses an service@adesatos.com
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
| Produkttyp: | Laborabzugsüberwachung |
| Ausführung: | FM400 |
| Allgemein | |
| Betriebstemperatur | +15 °C bis +40 °C |
| Lagertemperatur | –20 °C bis +70 °C |
| Wiederbereitschaftszeit | 5 bis 10 s |
| Luftfeuchtigkeit | ≤ 80 % relativ, nicht kondensierend |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Schutzklasse | Klasse I |
| Einsatzbereich | Innerhalb geschlossener Räume |
| Einsatzhöhe | ≤ 2000 m über dem Meeresspiegel |
| Gehäuse | |
| Schutzart | IP 20 |
| Material | Stahlblech verzinkt, einseitig beschichtet |
| Farbe | ähnlich RAL 9002 Grauweiß |
| Abmessungen (L x B x T) | 170 × 92 × 197 mm |
| Gewicht | ca. 2,5 kg |
| Versorgung Kleinspannungseingang (Option EXT) | |
| Eingangsspannungsbereich (DC) | 22,8 bis 26,4 V DC |
| Nennstrom | 0,5 A |
| Nennleistung | 10 W |
| Anschlussart | Schraubklemme |
| Leiterquerschnitt starr / flexibel | 0,08 bis 1,5 mm² |
| Integrierte Absicherung | Kurzschluss, Überlast, Überspannung |
| Versorgung Netzanschlussklemme (Option INT) | |
| Eingangsspannungsbereich (AC) | 100 bis 240 V AC ± 10 % |
| Frequenzbereich (AC) | 47 bis 63 Hz |
| Nennstrom | 0,1 A |
| Nennleistung | 10 W |
| Anschlussart | Federklemme |
| Leiterquerschnitt starr / flexibel | 0,25 bis 1,5 mm² |
| Leistungsabgabe des internen Netzteils | maximal 10 VA @ 24 V DC |
| Integrierte Absicherung | Kurzschluss, Überlast, Überspannung Feinsicherung 5×20 mm 250 V / T 0,5 A |
| Kleinspannungsausgang (Option INT) | |
| Ausgangsspannungsbereich (DC) | 21,7 bis 24,72 V DC |
| Nennstrom | 0,33 A |
| Nennleistung | 8 W |
| Anschlussart | Schraubklemme |
| Leiterquerschnitt starr / flexibel | 0,08 bis 1,5 mm² |
| Integrierte Absicherung | Kurzschluss, Überlast, Überspannung |
| Laborabzugslicht | |
| Anzahl | 1 Relais |
| Kontaktart | Arbeitskontakt (NO) |
| Nennspannung | 230 V AC |
| Nennstrom | 6,3 A |
| Nennlast | maximal 1500 W (resistiv) |
| Interne Absicherung | Feinsicherung 5×20 mm 250 V / T 6,3 A |
| Leiterquerschnitt starr / flexibel | 0,5 bis 2,5 mm² |
| Stützstrahl | |
| Anzahl | 1 Relais |
| Kontaktart | Arbeitskontakt (NO) |
| Nennspannung | 230 V AC |
| Nennstrom | 3,15 A |
| Nennlast | maximal 750 W (resistiv) |
| Interne Absicherung | Feinsicherung 5×20 mm 250 V / T 3,15 A |
| Leiterquerschnitt starr / flexibel | 0,5 bis 2,5 mm² |
| Wegsensor | |
| Messprinzip | statisch, Seilzugpotentiometer |
| Messbereich | 0 mm bis 1000 mm (SPS100) 0 mm bis 2000 mm (SPS200) |
| Ansprechzeit | < 10 ms |
| Relaisausgang | |
| Anzahl | 2 |
| Kontaktart | Umschaltkontakt (CO) |
| Maximale Schaltspannung | 24 V AC / DC |
| Maximaler Dauerstrom | 3 A, externe Absicherung erforderlich |
| Leiterquerschnitt starr / flexibel | 0,08 bis 1,5 mm² |
| Digitaleingänge | |
| Anzahl | 1 |
| Eingangsspannung | 24 V AC / DC |
| Eingangsstrom max. | ≤ 10 mA |
| Signalspannung aktiv | 1,2 V bis 28 V DC |
| Signalspannung inaktiv | 0 V bis 1,2 V DC |
| Hilfsspannung (intern) | 24 V DC für externen Schaltkontakt |
| Integrierte Absicherung | Kurzschluss, Überlast, Überspannung |
| Leiterquerschnitt starr / flexibel | 0,08 bis 1,5 mm² |
| Differenzdrucksensor | |
| Anzahl | 1 bis 2 |
| Druckbereich | 0 bis 300 Pa -150 bis +150 Pa 10 bis 1000 Pa |
| Ansprechzeit | < 10 ms |
| Sensor-Berstdruck | 0,3 bar |
| Analogausgang (Option A) | |
| Anzahl | 2 |
| Ausgangsspannung | 0 V bis 10 V DC ± 1 %, frei programmierbar |
| Ausgangsstrom max. | 0–20 mA ± 1 %, frei programmierbar |
| Auflösung | 10 Bit |
| Bürde (Spannungsausgang) | RL ≥ 500 Ω |
| Bürde (Stromausgang) | RL ≤ 500 Ω |
| Integrierte Absicherung | Kurzschluss, Überlast, Überspannung |
| Leiterquerschnitt starr / flexibel | 0,08 bis 1,5 mm² |
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.
Regelungen für Laborabzüge
SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.
