Zur Förderung aggressiver und
explosionsfähiger Gase, Dämpfe und Nebel
Kleinradialventilator FRv 075/4/C/EX, EEx e II T3, 22-115 m³/h, 4-polig, mit Konsole
zzgl. MwSt.
Lieferung FREI HAUS inklusive!
Lieferzeit 15 - 20 Werktage
- Artikel-Nr.: 22941006
- Hersteller-Nr.: 20000594
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Kleinradialventilator Typ Radivan 075 zur Förderung aggressiver und explosionsfähiger Gase, Dämpfe und Nebel mit einem Staubgehalt von < 5mg/m³ und einer max. Temperatur von 40 °C Umgebungstemperatur max. 40 °C.
Gehäuse aus PPs, in gespritzter Ausführung mit integriertem wartungsfreiem Dichtungssystem bestehend aus einer Labyrinthdichtung.
Bei Ex-Ausführung zusätzlich mit Fettsperre und Lippendichtung. VDMA 24 169 und RL94/9/EG (ATEX) – konform.
Trommellaufrad aus PPs, in gespritzter Ausführung mit Rückenbeschaufelung für garantierten Unterdruck an der Wellendurchführung im Betrieb.
Mit Kunststoffkonsole und Schwingungs- dämpfer für jede Einbaulage geeignet.
ATEX - konformer Direktantrieb über IEC-34 Normmotor mit temperaturbeständigen Anbauteilen am Gehäuse und Laufrad, um Verformungen der Einbaulage auch im Störfall zu vermeiden.
- Anschlussdurchmesser: 075 mm
- Schalldruckpegel*: 24 / 45 dB(A) *
- Antrieb: Normmotor 3 x 230/400V, 50Hz, IP55, Wärmeklasse F, mit Thermokontakt
- Schutzart bei Ex-Ausführung: Ventilator II 3G c IIB T3 X 04 ATEX D132 / Motor EEx e II 2G T3
Verfügbare Ausführungen

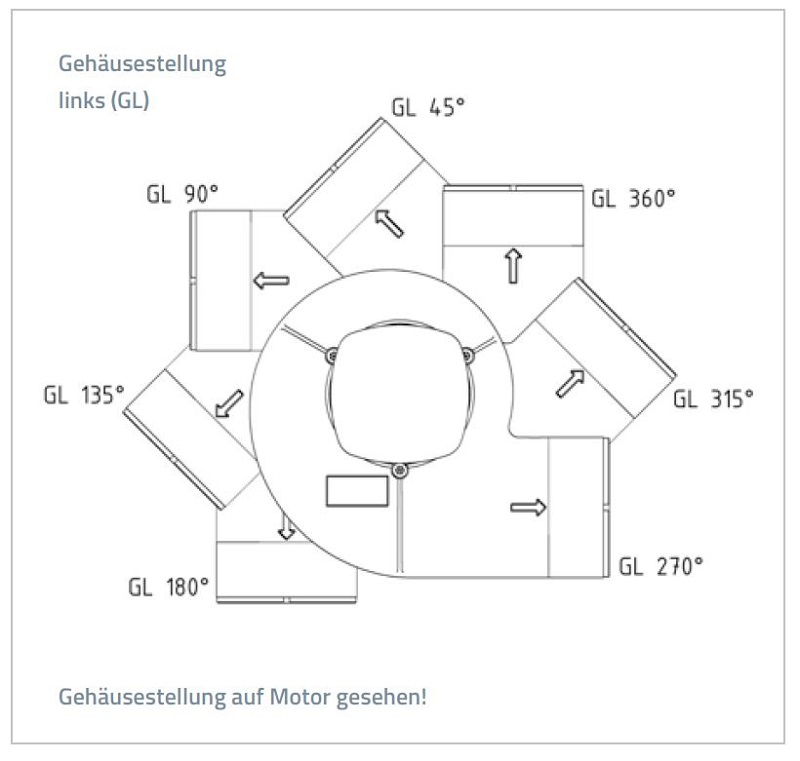

- Gehäusestellung GL: 270°, 315°, 360°, 45°, 90°, 135°, 180°
* in 1m Abstand mit angeschlossener Rohrleitung
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
Bitte beachten Sie, dass das Bild nur als Beispiel dient und das originale Produkt abweichen kann!!!
| Produkttyp : | Kleinradialventilator |
| Durchmesser (mm): | 75 |
| Ausführung: | Ex Zone 2 innen / außen |
| Bauart : | B14/B34/IP55 |
| Differenzdruck (Pa): | 54 - 40 |
| Drehzahl (U/min): | 1500 |
| Montage: | Konsole |
| Nennvolumenstrom (m³/h): | 22 - 115 |
| Polzahl : | 4 |
| Schutzart : | II 2G Ex eb IIC T3 Gb |
| Typ | FRv 075/4/C/EX |
| Montage | Konsole |
| Gewicht | 7 kg |
| Druckdifferenz | 54 - 40 Pa |
| Volumenstrom | 22 - 115 m3/h |
| Schutzart | EEx e II T 3 |
| Polzahl | 4 |
| Sync. Drehz. bei 50 Hz | 1500 |
| Sync. Drehz. von 10 Hz | nicht möglich |
| Sync. Drehz. bis 60 Hz | nicht möglich |
| Motorleistung | 0.12 kW |
| Nennstrom bei 400V/50 Hz bzw. 230V/50 Hz | 0.48 A |
| Baugröße | 63 |
| Bauart | B14/B34/IP55 |
Schallpegelangaben angelehnt an DIN 45635, inkl. Motor
| Freiansaug-/Freiausblas- Schalleistungspegel A-bewertet; Lw5A = Lw6A | Freiansaug-/Freiausblas- Schalldruckpegel 1 m Entfernung, Lp5A = Lp6A | Messflächenschalldruckpegel 1 m Entfernung, Lp2A mit angeschl. Rohrleitungen | ||||||||
| Drehzahl | Oktavmittenfrequenzen [Hz] | |||||||||
| [1/min] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | dB(A) | dB(A) |
| 2850 | 20 | 29 | 59 | 36 | 36 | 32 | 27 | 18 | 51 | 45 |
| 1450 | 3 | 35 | 15 | 16 | 15 | 11 | 4 | 2 | 27 | 24 |
Die Motordrehzahl kann nicht verändert werden. Die angegebenen Daten sind Richtwerte. Diese Werte sind beeinflussbar durch Verarbeitungsbedingungen, Modifikationen, Werkstoffzusätze und Umgebungseinflüsse und befreien den Anwender nicht von eigenen Prüfungen und Versuchen. Sie sind aufgrund der gegenwärtigen Erfahrungen und Kenntnisse zusammengestellt. Eine rechtlich verbindliche Zusicherung bestimmter Eigenschaften oder der Eignung für einen konkreten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
