• Volumenstrom: 260 m³/h
• DN 100 mm

JETLINE-100 ECOWATT Rohrventilator, EC, DN100

184,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 2 Werktage

Artikel günstiger gesehen?
  • 22994920
  • 5145897700

ADESATOS Shop Vorteile

    • Versandkostenfrei*
    • 24h Versand*
    • Fachberatung vor Ort

*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihren Einkauf versandkostenfrei!
Rohrventilator mit Spiral-Zentrifugallaufrad und Nachleitrad. Neue Laufradgeometrie für... mehr
Produktinformationen "JETLINE-100 ECOWATT Rohrventilator, EC, DN100"

Rohrventilator mit Spiral-Zentrifugallaufrad und Nachleitrad. Neue Laufradgeometrie für reduzierte Geräuschpegel und hohe Leistung.

Rohrventilatoren mit Volumenströmen bis 1.570 m³/h, mit einem neuartigem Radiallaufrad sowie die aerodynamisch und akustisch optimierte Gestaltung, samt des von S&P entwickelten und patentierten SILENT-BLOCKS, garantieren hohe Volumenströme und einen geräuscharmen Lauf bei kompakten Abmessungen. Gehäuse aus verzinktem Stahlblech, komplett mit Montage-Konsole. Montage-Konsole und Klemmenkasten (IP65 ) tragen nicht in der Höhe auf. Die Anschlussstutzen sind mit Gummilippendichtungen ausgestattet und entsprechen den gängigen Rohrdurchmessern NW 100 bis NW 315. Laufräder in radialer Bauweise, aus Kunststoff, mit Leitschaufeln und Diffusor für mehr Leistung bei geringer Geräuschentwicklung. EC-Motoren mit internen Thermokontakten, Motorbemessung Dauerbetrieb S1 Geschlossene Kugellager – wartungsfrei 100% drehzahlregelbar über integriertes Drehzahl Potentiometer oder externen Signaleingang 0–10 V.

Highlights
-Gehäuse aus Stahlblech, verzinkt
-Laufrad aus Kunststoff
-Komplett mit Montagekonsole
-Gummilippendichung beidseitig an den Anschlussstutzen
-Elektronisch kommutierter Gleichstrommotor (EC-Technologie)
-Schutzart IP 44
-Wärmeklasse B
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager (wartungsfrei)
-100Prozent drehzahlregelbar
-Integriertes Drehzahlpotentiometer
-Sollwertvorgabe über Spannungssignal 0-10V bzw. Stromsignal 4-20mA
-Ausgang 10V

soler-palau-jetline-eco-anschlussstutzen

soler-palau-jetline-eco-klemmkasten

Anschlussstutzen
Mit Gummilippendichtungen

 Klemmenkasten
IP65 tragen nicht in der Höhe auf.

soler-palau-jetline-eco-laufraeder

soler-palau-jetline-eco-montagekonsole



Laufräder
Neue Laufradgeometrie für reduzierte  Schallpegel und hohe Leistung.
 Montagekonsole
Stabile Montagehalterung im Lieferumfang enthalten.
soler-palau-jetline-eco-montagearten



Zwei Möglichkeiten der Montage
Die Konsole kann in zwei verschiedenen
Stellen montiert werden, um die Position
des Klemmenkastens zu ändern.



Hinweis

Nicht für den Einsatz in Ex-Zonen geeignet. Hierfür bitte passende Geräte Zone 1/2/21/22 auswählen!

Unsere Mitarbeiter freuen sich auf Ihre Kontaktaufnahme:

Hotline ✆0800 8050900         Zentrale +49 (0)6042 97 81 68-0         E-Mail service@adesatos.com


Zubehör
22994922 - Externer Sollwertsteller REB-ECOWATT für EC-Motoren und Frequenzumrichter

Volumenstrom: 260 m³/h (freiblasend) Fördermitteltemperatur: -20/40 GradC Nennspannung: 1ph. 230... mehr

Volumenstrom: 260 m³/h (freiblasend)
Fördermitteltemperatur: -20/40 GradC
Nennspannung: 1ph. 230 V/50/60Hz
Drehzahl: 2.650 1/min
Max. Leistungsaufnahme: 16 W
Motorstrom: 0,1 A
Schalldruckpegel LPA 1,5 m: 20 dB(A) (Gehäuseabstrahlung)
Gewicht: 2,5 kg



LEISTUNGSKURVEN - AKUSTISCHE EIGENSCHAFTEN

– qv: Volumenstrom in m³/h
– psf: Statischer Druck in Pa
– P: Eingangsleistung in W
– Leistungsdaten gemäß ISO 5801 und AMCA 210-99 Standards
– SFP: Specific fan power in W/m³/s (blaue Kurven)
– Schallleistungsspektrum (dB(A))

soler-palau-jetline-ecowatt-100-leistungskurve

  Betriebspunkt  63  125  250  500 100 2000 4000 8000 LWA
  SAUGSEITE 34 34 45 54 52 51 50 35 58
1 DRUCKSEITE 27 35 45 52 49 49 47 33 56
  GEHÄUSE 24 15 20 29 31 31 32 19 37
  SAUGSEITE 32 34 44 50 49 49 48 34 56
2 DRUCKSEITE 28 37 44 50 48 47 48 33 55
  GEHÄUSE 22 14 19 25 28 29 30 18 35
  SAUGSEITE 33 40 52 55 53 51 50 36 60
3 DRUCKSEITE 28 42 50 53 52 48 49 35 58
  GEHÄUSE 23 20 27 29 32 30 31 20 38
  SAUGSEITE 31 31 41 51 49 48 47 31 55
4 DRUCKSEITE 24 32 41 48 46 45 43 30 52
  GEHÄUSE 21 12 17 25 28 28 29 16 34
  SAUGSEITE 28 30 40 47 46 45 45 31 52
5 DRUCKSEITE 24 33 40 47 45 43 45 30 52
  GEHÄUSE 18 11 16 21 24 25 27 14 31
  SAUGSEITE 30 36 48 51 50 47 46 33 56
6 DRUCKSEITE 25 39 47 49 48 45 46 31 54
  GEHÄUSE 19 17 24 25 28 27 28 16 34
  SAUGSEITE 25 25 36 45 43 42 41 26 49
7 DRUCKSEITE 18 26 36 43 40 39 38 24 47
  GEHÄUSE 15 6 11 20 22 22 23 10 28
  SAUGSEITE 23 25 35 41 40 40 39 25 47
8 DRUCKSEITE 19 28 35 41 39 38 39 24 46
  GEHÄUSE 13 5 10 16 19 20 21 9 26
  SAUGSEITE 24 31 43 46 44 42 41 27 50
9 DRUCKSEITE 19 33 41 44 43 39 40 25 49
  GEHÄUSE 14 11 18 20 23 21 22 11 28
  SAUGSEITE 18 18 28 37 36 34 34 18 42
10 DRUCKSEITE  11 19  28 35 33 32 30 17 39
  GEHÄUSE 8 2 4 12 15 15 16 3 21
  SAUGSEITE 15 17 27 34 33 32 32 17 39
11 DRUCKSEITE  11 20  27  34 32 30 32 17 39
  GEHÄUSE 5 2 2 8 11 12 14 1 18
  SAUGSEITE 17 23 35 38 37 34 33 19 43
12 DRUCKSEITE  12 26 34 36 35 31 33 18 41
  GEHÄUSE 6 4 11 12 15 14 15 3 21

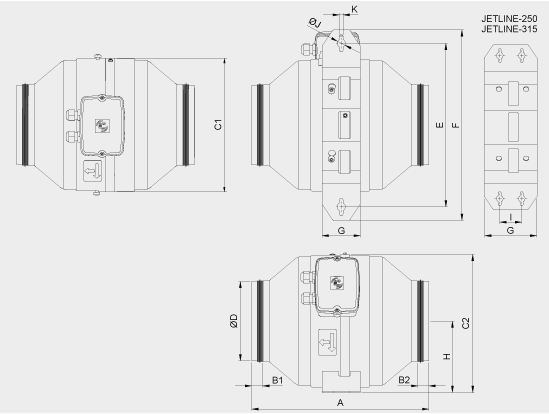

ABMESSUNGEN

soler-palau-jetline-eco-abmessungen

Angaben in mm
MODELL A B1 B2 C1 C2 D E F G H I J K
JETLINE-100 ECOWATT 276 15 15 181 190 95 256 306 70 98 - 15 6,5
