Durchflusszähler TS Typ ST10 / RM10 230 V

Mit Mengenvorwahl
Für Mineralöle und dünnflüssige Medien

Durchflusszähler TS Typ ST10 / RM10 230 V

1.699,20 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Auf Anfrage

Artikel günstiger gesehen?
  • 22290209
  • 0231-001

ADESATOS Shop Vorteile

    • Versandkostenfrei*
    • 24h Versand*
    • Fachberatung vor Ort

*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihren Einkauf versandkostenfrei!
Das erste Durchflussmessgerät mit Touchscreen-Display und Hintergrundbeleuchtung überzeugt... mehr
Produktinformationen "Durchflusszähler TS Typ ST10 / RM10 230 V"


Das erste Durchflussmessgerät mit Touchscreen-Display und Hintergrundbeleuchtung überzeugt durch seine einfache, bedarfsgerechte Anzeige und Bedienbarkeit, das mehrsprachige Interface und die kompakte Bauweise.

Durch die rotierende Taumelscheibe und eines Magnets ermöglicht es die genaue Messung des Volumenstroms und misst dabei dünnflüssige bis mittelviskose Medien wie Wasser und Mineralöle präzise, schnell und vor allem effizient. Optional kann mit einer Mengenvorwahl (Relaismodul) die gewünschte Menge vorgewählt werden, sodass die Pumpe bzw. die Anlage sich automatisch nach der ausgewählten Menge automatisch abschaltet. So wird das Bedienen der Anlagen nochmals vereinfacht und gesichert.

  • Mit Mengenvorwahl (Relaismodul)
  • Der Durchflussmesser mit Mengenvorwahl besteht aus den Teilen Basiszähler (Meßwerk) und Bedieneinheit (Anzeige) und Relaismodul (Mengenvorwahl)
  • Medienbeispiele: Wasser, Öl, Diesel, Heizöl, Hydrauliköle etc.
  • Mobil an einer Fasspumpe oder mit Zapfpistolenanschluss oder stationär im Anlagenbau
  • Messung nach dem Taumelscheibenprinzip
  • Hohe Messgenauigkeit
  • Variable Displayausrichtung
  • Touchscreen-Display mit selbsterklärender, mehrsprachiger Benutzeroberfläche
  • Messbereich von 10 l/min- 100 l/min
  • Einfache Bedienung

Hinweis: Der Anschluss an das Pumpwerk bzw. die Anlage erfolgt mit einem Gewinde

Hinweis
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.

Stromspannung (V): 230
Produkttyp Gefahrstoffhandling: Durchflusszähler
Ausführung: Mit Mengenvorwahl
Ex-geschützt: Nein
Fördermittel: Dünnflüssige Medien, Mineralöle
Material: Viton
Hersteller Lutz Pumpen Hersteller-Nr. 0231-001 Produkttyp... mehr
Hersteller Lutz Pumpen
Hersteller-Nr. 0231-001
Produkttyp Durchflusszähler TS Typ ST10 / RM10 230 V
Ausführung Mit Mengenvorwahl
Gewicht (kg) 2,67
WERKSTOFFE
Gehäuse PPO (Polyphenylenether)
Dichtungen FPM (Fluor-Kautschuk)
Messkammer  PPO (Polyphenylenether), PPS (Polyphenylensulfid)
Magnet  Polyamide (PA), Edelstahl (1.4401)
FÖRDERDATEN
Messbereich (bis max. l/min) 100
Fördermediumstemperatur (max °C) 60
Betriebsdruck (max. bar) 4
Viskosität (bis max. mPas)* 2000
DURCHFLUSSZÄHLER
Messprinzip Taumelscheibe
Anschluss Gewinde
Einlass-Anschluss (Zoll) 2"
Auslass-Anschluss (Zoll) 1 1/4"
Messgenauigkeit kalibriert** ± 1%
EIGENSCHAFTEN
Anschluss Gewinde
Spannung (V) 230
Frequenz (Hz) 50
Schutzart IP55


* Die max. Fördermenge ist ein ermittelter Wert mittels Prüfstand und gemessen mit Wasser bei einer Mediumstemperatur von ca. 20° C. Die Messung erfolgt am Druckstutzen der Pumpe, ohne Schlauch, Zapfpistole oder Durchflussmesser. Die im Einsatz erzielbare Fördermenge ist niedriger und hängt von der individuellen Anwendung, den Medieneigenschaften sowie der Konfiguration der Pumpe ab. Die max. Förderhöhe ist ebenso abhängig von Pumpenausführung, Motor und Medium. Die Viskositätswerte werden mit Öl ermittelt.

** Prüfaufbau: Medium Wasser / Diesel, Durchfluss in Vorzugsrichtung, Beruhigungsstrecke 0,2 m vor und nach dem Durchflusszähler

Lutz Durchflusszähler - Baureihe TS: Taumelscheibenprinzip Die Durchflusszähler in... mehr

Lutz Durchflusszähler - Baureihe TS: Taumelscheibenprinzip

Die Durchflusszähler in Kunststoff- und Metallausführung arbeiten nach dem Taumelscheibenprinzip. Sie eignen sich zum Fördern von neutralen, aggressiven, brennbaren und viskosen Medien.

  • Breites Einsatzspektrum
  • Auch in PURE-Ausführung


Rundum alles im Griff: So funktioniert TS
Die durchströmende Flüssigkeit lässt eine Taumelscheibe um die eigene Achse rotieren. Über einen „Mitnehmer“ wird dabei ein Magnet mit mehreren Polen in Rotation gebracht.
Dieser schaltet durch den Deckel des Gehäuses einen Reed-Kontakt. Das Volumen der durchströmenden Flüssigkeit ergibt sich aus der Anzahl der erfassten Impulse.

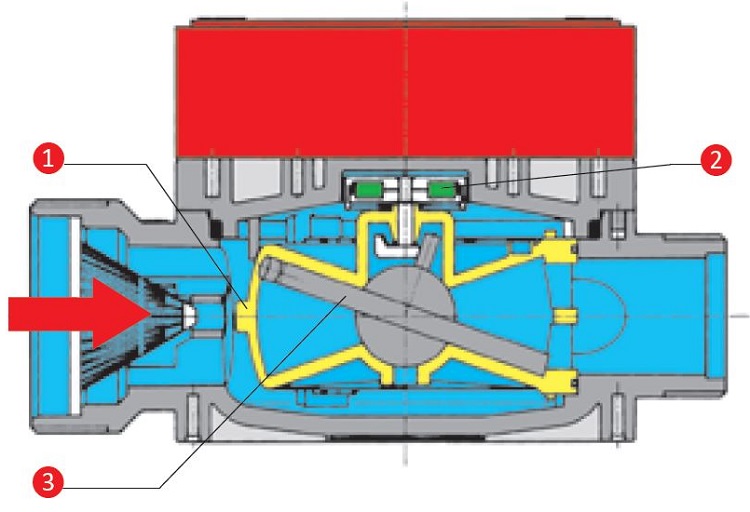

lutz-durchflusszaehler-ts-funktion-adesatos

  1. Messkammer
  2. Magnet
  3. Taumelscheibe

Entdecken Sie die Pluspunkte innovativer Lutz-Technologie:

  • Touchscreen-Display
  • Mehrsprachige Menüführung
  • Einfache Bedienung im Klartext
  • Integrierte Hilfefunktion
  • Hohe Messgenauigkeit durch Nachlaufkorrektur
  • Sicherheits- und Überwachungsfunktionen
  • Einfache Systemanbindung
  • „Plug & Play“ Modulkonzept


Benutzerfreundlichkeit auf hohem Niveau.

Das erste Durchflussmessgerät mit Touchscreen-Display und Hintergrundbeleuchtung überzeugt durch seine einfache, bedarfsgerechte Anzeige und Bedienbarkeit, das mehrsprachige Interface und die kompakte Bauweise.
Die Benutzerführung mit Klartextanweisung, Systemmeldung und Hilfetexten sowie Sicherheits- und Überwachungsfunktionen schließt Fehler nahezu aus. Eine manuelle Bedienung ist hier genauso möglich wie die externe Ansteuerung.

Einfach komfortabel: Durchflussmessung mit Mengenvorwahl.
Das Relaismodul, ein intelligenter „Baustein“ der Lutz-Zählerinnovation hilft Ihnen, Arbeitsprozesse zu automatisieren und damit effizienter zu gestalten.
Die gewünschte Menge kann einfach vorgewählt und auf Knopfdruck gestartet werden. Ob für den mobilen Betrieb mit einer Fasspumpe, oder für die Ansteuerung von komplexen Anlagen: Mit der komfortablen Mengenvorwahl werden Ihre Prozesse leichter und sicherer. Die Pumpe, die Anlage und/oder das Magnetventil werden durch die integrierte Elektronik an- und abgeschaltet.

Bedarfsgerecht kombinieren. Einfach montieren.
Der Lutz Durchflusszähler lässt sich durch verwechslungssichere Steckverbindungen sehr schnell und ohne Verdrahtungsarbeiten in ihr System einbinden. Einzelne Module wie Basiszähler, Bedieneinheit oder Relaismodul können mit dem neuen Verbindungssystem wie in einem Baukasten zusammengesetzt, miteinander kombiniert und montiert werden.

Flexibel im Einsatz. Die Vielfalt der Möglichkeiten:

  • Nahrungs-, Genussmittel- und Getränkeindustrie
  • Farben- und Lackindustrie
  • Pharma und Kosmetik
  • Anlagen- und Apparatebau
  • Chemische Industrie
  • Petrochemie
  • Chemikalien- und Mineralölhandel
  • Maschinenfabriken & Metallverarbeitung
  • Automobilindustrie & Zulieferer
  • Galvanik und Oberflächenbehandlung
  • Ingenieur- und Konstruktionsbüros


Das flexible Zählersystem auf das Sie sich verlassen können.

  • Einfache Installation und Inbetriebnahme
  • Externe Ansteuerung/Datenauswertung über Standardschnittstellen
  • Örtlich getrennte Installation der Module möglich
  • Immer die technisch und wirtschaftlich optimale Lösung
Folgende Infos zum Hersteller sind verfübar...... mehr
Lutz-Jesco GmbH


Lutz Group
- 2 Marken - 1 starke Gruppe

Die Lutz Group mit Sitz in Wertheim ist ein führender Hersteller und Anbieter auf dem Gebiet der Pumpentechnologie. Zum Firmenverbund, der sich seit dem Gründungsjahr 1954 im Familienbesitz befindet, gehören heute leistungsfähige, mittelständische Unternehmen mit Produktions- und Vertriebsstandorten weltweit.

Lutz Pumpen GmbH - Die Marke Lutz steht für hochwertige Pumpen zum Entleeren und Fördern von Flüssigkeiten aus Fässern und Containern. Seit der Gründung 1954 durch Karl Lutz in Wertheim hat sich die Marke zu einem Synonym für Komplettsysteme rund um das Um- und Abfüllen von Flüssigkeiten entwickelt.

Lutz-Jesco GmbH - Lutz-Jesco ist ein renommierter Hersteller von Komponenten für die Überwachung und Behandlung der Wasserqualität im Bereich Trinkwasser, Schwimmbadwasser und industrieller Abwasserbehandlung.

Produktsortiment: Fass- und BehälterpumpenIBC Containerpumpen,  Exzenterschneckenpumpen, DurchflussmesserMembranpumpen, Zentrifugalpumpen

Einsatzgebiete: Chemische Industrie und Chemikalienhandel, Galvanik- und Oberflächenbehandlung, Farben- und Lackindustrie, Lebensmittel- und Genussmittelindustrie, Papier- und Zellstoffindustrie, Automobil- und Fahrzeugindustrie, Metallverarbeitung und Maschinenfabriken, Bergbau, Eisen- und Stahlindustrie, Elektroindustrie, Anlagenbau.
