Neutralisationsleistung: 200 l/h
Neutralisation von saurem und alkalischem Laborabwasser
Einbau z. B. unter Arbeitstische
FRIDURIT Neutralisationsanlage C100
zzgl. MwSt.
Lieferung FREI HAUS inklusive!
Lieferzeit ca. 5 Tage
- Artikel-Nr.: 221241390
- Hersteller-Nr.: NACS10001-C100
ADESATOS Shop Vorteile
- Versandkostenfrei*
- 24h Versand*
- Fachberatung vor Ort
*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel
Schnell und zuverlässig neutralisiert die FRIDURIT Neutralisationsanlage C100 alle im Laborbetrieb anfallenden sauren und alkalischen Abwässer. Die kompakte, vielfach bewährte Anlage arbeitet vollautomatisch und weitgehend wartungsfrei. Sie ist sehr leise und lässt sich problemlos in Abzüge oder unter Arbeitstische installieren.
Eine Vielzahl besonderer Details kennzeichnet die neue Generation:
- Keine Störung empfindlicher Mess- und Analysengeräte, da EMV-geprüft
- bedienerfreundlich durch selbsterklärende Menüführung
- gut ablesbare Display-Anzeige
- unempfindliche Folientastatur
- servicefreundlich durch Inspektionsöffnung und Infrarot-Schnittstelle zum Austausch wartungsrelevanter Daten
Zur optimalen Betreuung stehen Ihnen Servicemitarebiter für Pflege, Wartung und Instandhaltung der Geräte jederzeit vor Ort zur Verfügung.
Wenn keine zentrale Anlage für das chemisch belastete Abwasser aus einem Abluftwäscher vorhanden ist, übernimmt die FRIDURIT Neutralisationsanlage diese Aufgabe.
Ausführung
- 1 Reaktionsbehälter, Fassungsvermögen ca. 100 Liter
- 1 Zulauf, Innengewinde R 1 ½" Zulaufhöhe: 180 mm
- 1 Sicherheitsüberlauf, Innengewinde R 1 ½" Überlaufhöhe: 250 mm
- 1 Auslauf DN 15, Schlauchtülle Auslaufhöhe: 440 mm
- 1 Entlüftung DN 25, Innengewinde R ¾“ Entlüftungshöhe: 340 mm
- 1 Inspektionsöffnung mit Deckel
- 2 Schwimmerschalter "MAX" und "MIN"
- 1 pH-Einstabmesskette
Dosierung komplett bestehend aus:
- 1 integrierter Laugentank, Inhalt ca. 25 l, mit Arretierung, Einfüllstutzen mit Deckel, Entlüftung, Sichtfenster und Dosierventil
- 1 integrierter Säuretank, wie Laugentank
- 1 Misch-/Pumpaggregat komplett mit Drehstrommotor 0,55 kW
Steuer- und Regeleinheit
- 1 pH-Mess- und Regelgerät mit erweiterten Steuerungsfunktionen, Grafikdisplay zur Anzeige des pH-Wertes und zur Bedienerführung, Pulsbreitensteuerung der Dosierventile
- Schaltelemente zur Ansteuerung des Motors und der Magnetventile
- 1 potentialfreier Kontakt zur Verriegelung der Anlage mit einem FRIDURIT® Abluftwäscher
- 1 potentialfreier Kontakt (Wechsler) zur Sammelstörmeldung
Gegenstecker für elektrischen Anschluss (Beipack)
Betriebsanleitung mit Schaltplan
Hinweis
Gerne stehen unsere Fachberater unter der kostenfreien Servicenummer 0800 80 50 900, E-Mail oder via Onlinechat für die Klärung Ihrer Fragen bereit.
| Artikel | FRIDURIT NEUTRALISATIONSANLAGE C100 |
| Anordnung | Einbau in Laborabzüge, unter Arbeitstische oder als freistehende Anlage |
| Verwendete Werkstoffe (medienberührte Teile) | Polypropylen (PP), Polyvinylchlorid (PVC), Polytetrafluorethylen (PTFE), Ethylen-Propylen-Kautschuk (EPDM) |
| Fassungsvermögen | |
| Reaktionsraum | ca. 90 l |
| Säuretank | ca. 25 l |
| Laugetank | ca. 25 l |
| Maße und Gewichte | |
| Breite (mm) | 850 |
| Tiefe (mm) | 570 |
| Höhe (mm) | 620 / 640 |
| Gewicht leer (kg) | 55 |
| Anschlüsse | |
| Zulauf / Zulaufhöhe | G 1½“ Innengewinde / 180 mm |
| Auslauf / Auslaufhöhe | Schlauchtülle DN 15 / 440 mm (für Schlauch mit Innendurchmesser 20 mm) |
| Überlauf / Überlaufhöhe | G 1½“ Innengewinde / 250 mm |
| Entlüftung / Entlüftungshöhe | G ¾“ Innengewinde / 340 mm |
| Steuerung | |
| Elektrischer Anschluss | Drehstrom 400/230 Volt, 50 Hz, 3L/N/PE, 0,55 kW. Anschluss über Steckverbindung. |
| pH-Messung | Hochohmige Spannungsmessung, Messbereich 0–14 pH, erdfrei, Auflösung 0,1 pH |
| Alarmkontakt | potentialfreier Wechselkontakt, max. 250V AC, 2A, max. 30V DC, 2A |
| Bedienerführung | Folientastatur mit hintergrundbeleuchtetem Grafik-Display 128x64 Pixel und 4 Bedientasten |
| Schnittstellen | Optional: Analogschnittstelle 0–20 mA, serielle Schnittstelle RS-232 |
| Temperaturbereich | Umgebungs- / Medientemperatur: +5 - +35 °C |
Funktionsbeschreibung
Die FRIDURIT Neutralisationsanlage dient zur Neutralisation von sauren und alkalischen Abwässern direkt an der Entstehungsstelle. Mit Hilfe der elektronischen Steuerung und dem speziell konstruierten Misch-/Pumpaggregat arbeitet sie schnell, zuverlässig, vollautomatisch und selbstregulierend. Sie ist kompakt, leicht installierbar und servicefreundlich.
Die schlauch- und pumpenlose Zuführung der Reaktionschemikalien über Dosierventile bietet maximale Sicherheit gegen Verunreinigungen durch Säure oder Lauge.

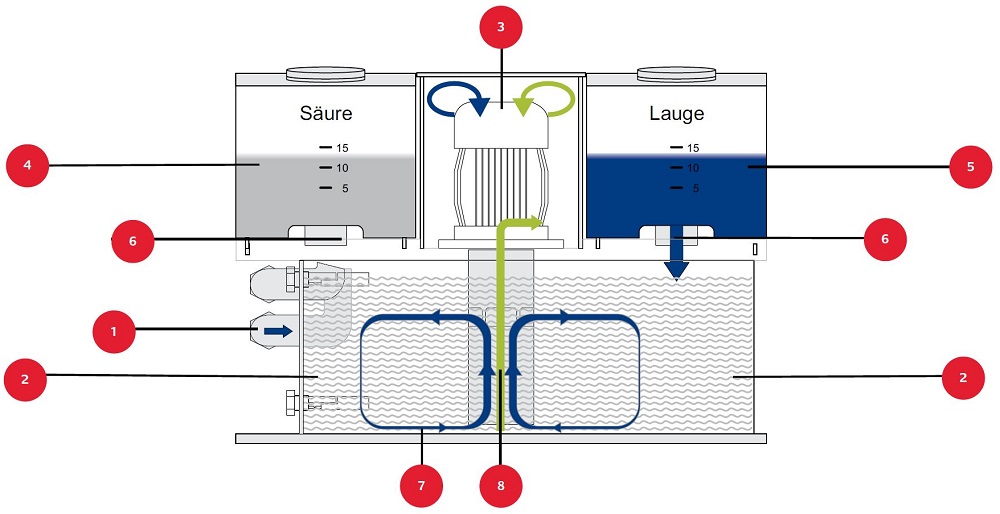

Die eingeleiteten Abwässer werden durch den Zulaufanschluss (1) in den Reaktionsbehälter (2) geleitet und nach Erreichen des maximalen Füllstandes durchmischt (7). Nach
dem Vormischen des Behälterinhalts durch das Misch-Pump-Aggregat (3) werden Säure (4) bzw. Lauge (5) aus den Vorratsbehältern dosiert, bis der pH-Wert im Reaktionsbehälter innerhalb der gesetzlich erlaubten Grenzen liegt.
Unmittelbar am Dosierbehälter befestigte Ventile (6) dosieren ohne Schläuche oder Verbindungsleitungen direkt in den Reaktionsbehälter. Ist der neutrale pH-Wert im
Behälter erreicht, wird nach einer vorgegebenen Kontrollzeit der Behälterinhalt in die Abwasserleitung abgepumpt (8).
Die Steuerung dieses vollautomatischen Chargenbetriebs übernimmt ein spezielles Mess-, Steuer- und Regelgerät in Mikroprozessortechnik.

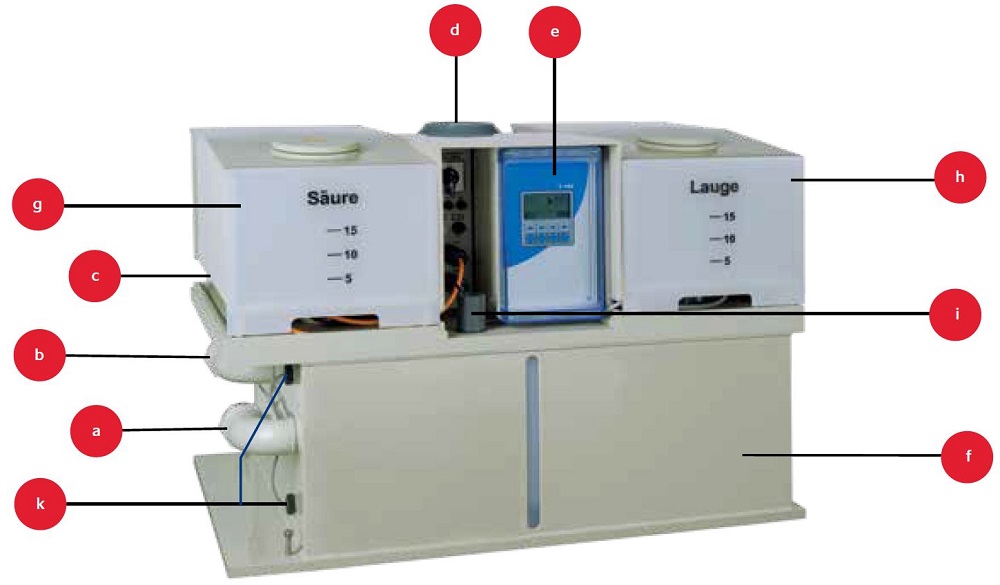

Gerätekomponenten
a. Wasserzulauf
b. Notüberlauf
c. Entlüftung
d. Misch-Pump-Aggregat mit Abpumpanschluss
e. elektronische Steuerung mit pH-Messumformer und Bedienschnittstelle
f. Reaktionsbehälter
g. Vorratstank mit Dosierventil für Säure
h. Vorratstank mit Dosierventil für Lauge
i. pH-Einstabmesskette mit Schutzarmatur
k. Schwimmerschalter
