FM500 Laborabzugsüberwachung nach EN 14175

560,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 40 Werktage

Betriebsart (02) ¹

Stützstrahlüberwachung (03) ¹

Notstromakkumulator (04) ¹

Sensortyp (05) ¹

Spannungsversorgung (06) ¹

Typenschild hochladen

¹ Pflichtfeld

Artikel günstiger gesehen?
  • 221801005640
  • FM500

ADESATOS Shop Vorteile

    • Versandkostenfrei*
    • 24h Versand*
    • Fachberatung vor Ort

*ab 250 EUR Netto Warenwert. Gilt für Lagerartikel

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihren Einkauf versandkostenfrei!
Laborabzugsüberwachung FM500 von Schneider zur Überwachung des Laborabzugsbetriebes nach DIN EN... mehr
Produktinformationen "FM500 Laborabzugsüberwachung nach EN 14175"

Laborabzugsüberwachung FM500 von Schneider zur Überwachung des Laborabzugsbetriebes nach DIN EN 14175 mit akustischer und optischer Alarmierung. Für alle Laborabzugsbauarten geeignet

Die Laborabzugsüberwachung FM500 wird als Überwachungs- und Alarmierungssystem für Abluftvolumenströme in verschiedenen Applikationen, wie Laborabzügen, Sicherheitsschränken und sonstigen absaugenden Einheiten eingesetzt. Sie erfüllt die Normen DIN 12924 und DIN EN 14175-2. Das bedeutet Sicherheit für den Laboranten. Die Laborabzugsüberwachung ist für alle Laborabzugsbauarten geeignet, wodurch Neuinstallationen und Nachrüstungen an bestehenden Laborabzügen einfach zu realisieren sind.

Funktionsbeschreibung
Das Mikrocontroller gesteuerte Sicherheitssystem dient dazu, den ausbruchsicheren Betriebszustand von Laborabzügen zu überwachen. Ein akustischer und optischer Alarm wird aktiviert, sobald der Abluftvolumenstrom die parametrierbaren Grenzwerte unter- oder überschreitet. Für eine präzise und sichere Überwachung ist ein geeignetes Messsystem unbedingt erforderlich. Für einen sicheren Betrieb mit dem internen Differenzdrucksensor, sowie reproduzierbare und genaue Messergebnisse, empfehlen wir deshalb die Venturimesseinrichtung oder den Messstab von SCHNEIDER.

Leistungsmerkmale
• Mikrocontroller gesteuerte Laborabzugsüberwachung
• Integriertes Netzteil 230 V AC
• Alle Systemdaten werden netzspannungsausfallsicher im EEPROM gespeichert
• Separate Klemmenplatine für übersichtliches und schnelles Auflegen der Kabel
• Steckbare Hauptplatine für einfache Inbetriebnahme
• Parametrierung und Abruf aller Systemwerte über die Software PC2500
• Überwachung von Zuluft‐ und Abluftsystemen
• Differenzdrucksensor mit Langzeitstabilität
• Messbereich: 6 bis 240 Pa oder 20 bis 640 Pa
• Überwachung des Laborabzugsbetriebs nach DIN EN 14175 mit akustischer und optischer Alarmierung
• Optionale Überwachung auf Überschreitung eines parametrierbaren Volumenstromes Vmax mit optischer Warnmeldung
• Optische und wahlweise akustische Warnmeldung für den Betriebszustand “Frontschieber > 50cm geöffnet”
• Parametrierung eines zweiten Überwachungswertes Vnacht (reduzierter Volumenstrom bei Nachtbetrieb)
• Optionale Stützstrahlüberwachung und Ansteuerung
• Wahlweise Erkennung des Betriebszustands „Frontschieberposition > 50 cm geöffnet“ mittels Endschalter oder Wegsensor
• Notstromakkumulator (optional) für spannungsausfallgesicherten Betrieb
• Geeignet für alle Laborabzugsbauarten

Funktionsanzeige (nicht im Lieferumfang enthalten)
Zu jeder Laborabzugsüberwachung gehört eine Funktionsanzeige, die in der seitlichen Lisene des Laborabzuges eingebaut wird. Diese dient zur Darstellung der korrekten Arbeitsweise des Laborabzugs und der Interaktion mit dem Nutzer. Eine Übersicht über die verfügbaren Funktionsanzeigen finden Sie im Dokument „Technisches Datenblatt Funktionsanzeigen“.

Basisausstattung
• Akustischer und optischer Alarm (rote LED) für zu geringe Abluft / hohe Zuluft
• Optische Anzeige (grüne LED) für ausreichende Abluft / Zuluft
• Optische Warnmeldung für den Betriebszustand “Frontschieberposition > 50 cm geöffnet
• RESET-Taste zur Quittierung des akustischen Alarms
• Parametrierung über Software PC2500
• potentialfreier Kontakt „Alarm“
• potentialfreier Kontakt „Laborabzugslicht An / Aus“
• potentialfreier Kontakt „Betriebsmodus Ein / Aus“
• potentialfreier Kontakt „Betriebsmodus
• Die Stützstrahlüberwachung wird mittels eines optionalen Druckschalters durchgeführt.

Optionale Ausstattung
• Taste Vmax (nur für Laborabzugsregelungen von SCHNEIDER)
• Optische Anzeige (gelbe LED) für Überschreitung der maximalen Abluft
• Gelb blinkende LED als optische Warnmeldung für den Betriebszustand “Frontschieber > 50 cm geöffnet”
• Statusanzeige ⩒min für TAG / NACHT
• Taste Laborabzugslicht EIN / AUS
• Taste I/O für EIN / AUS FM100

Anwendungsbereiche
• Standardlabor
• Reinraum (mit Schleuse)
• Trainingslabor
• Nuklid-Labor
• Tierlabor
• Apotheke
• GMP-Bereich

Ersatzbeschaffung
Um Ihnen die passende FM500 Überwachungseinheit liefern zu können, benötigen wir die Seriennummer auf dem Typenschild, dieses befindet sich auf der rechten Gehäuseseite, auf der gegenüberliegenden Seite der Differenzdrucksensoranschlüsse. Bitte senden Sie dieses an service@adesatos.com

KLEMMENBELEGUNG FM100

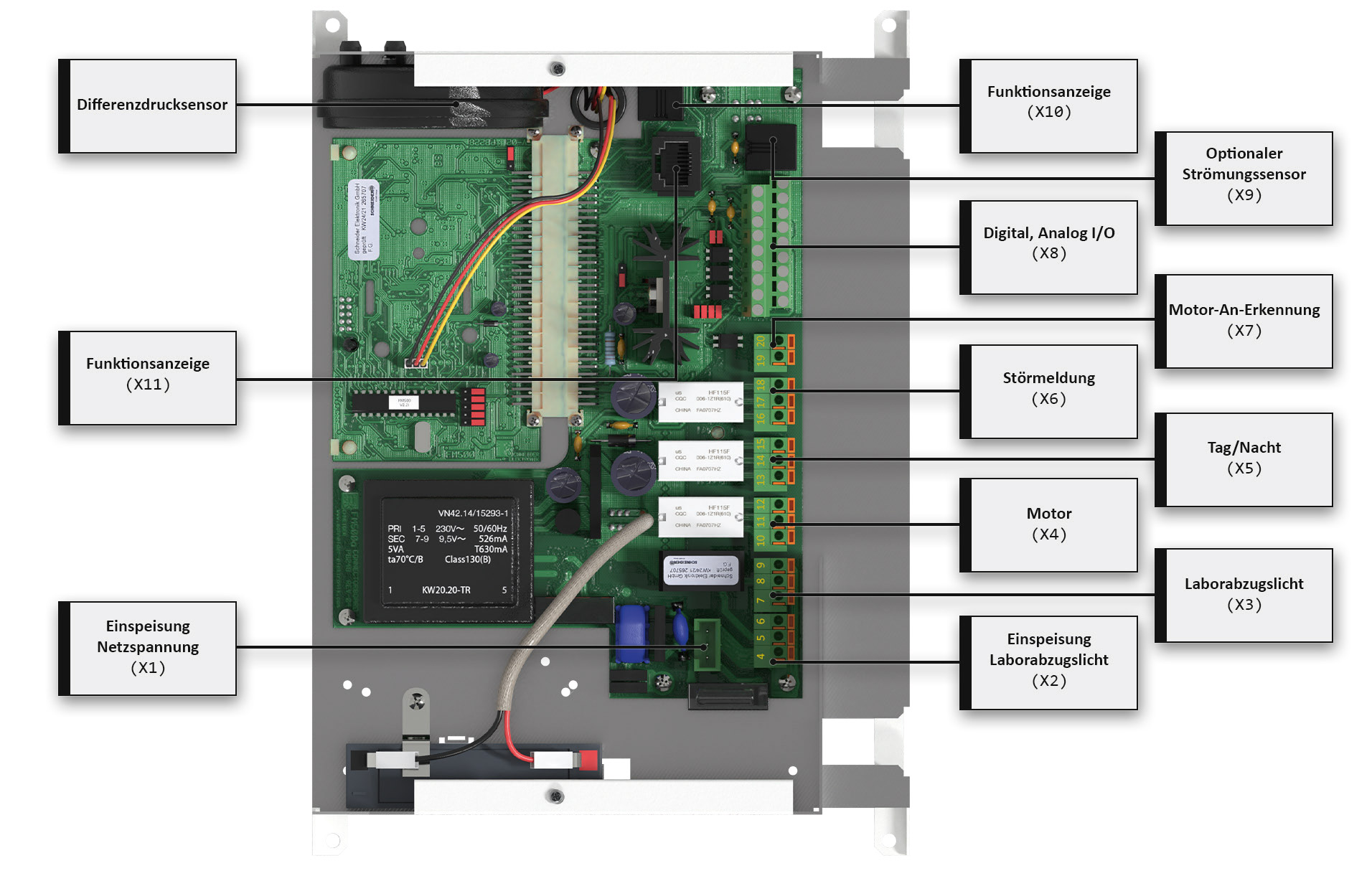

 Klemmbelegung FM500 mit Erklärung

Legende Klemmbelegung FM500
Differenzdrucksensor 6 bis 240 Pa, optional 20 bis 640 Pa
Funktionsanzeige (X11)

Anschluss für sekundäre Funktionsanzeige für Durchreicheabzüge

Einspeisung Netzspannung (X1) 230 V AC
Motor-An-Erkennung (X7) Rückmeldung Abluftventilator 230 V AC, optional 24 V AC / DC
Tag / Nacht (X5) Relaisausgang für TAG/NACHT
Laborabzugslicht (X3) Relaisausgang für Laborabzugslicht
Funktionsanzeige (X10) Anschluss für primäre Funktionsanzeige
Optionaler Strömungssensor (X9) 0,2 m/s bis 1,0 m/s
Digital, Analog I/O (X8)

• Digitaleingang für EIN/AUS
• Digitaleingang für TAG/NACHT
• Digitaleingang für Stützstrahlüberwachung mit Druckschalter
• Digitaleingang für Frontschieberposition 50 cm
• Analogausgang Abluftistwert
• Analogausgang Abluftsollwert

Störmeldung (X6) Relaisausgang für Alarm
Motor (X4)

Relaisausgang für EIN/AUS

Einspeisung Laborabzugslicht (X2) 230 V AC































LEISTUNGSDATEN ALLGEMEIN
Nennspannung  230 V AC / 50/60 Hz / ± 15 %
Stromaufnahme  < 200 mA
Leistungsaufnahme  < 15 VA
Wiederbereitschaftszeit  600 ms
Betriebstemperatur  +15 °C bis +40 °C
Luftfeuchtigkeit Max. 80 % relativ, nicht kondensierend
Abmessungen Gehäuse L x B x H (mm) 290 x 208 x 99
Material  Stahlblech
Gewicht (kg) 2,80
Schutzart  IP 10
Farbe  RAL 9002
Anzahl Relaisausgänge

4 Relais (K2-4), 250 V AC
Relais (K1) / geeignet für das Laborabzugslicht

Anzahl Digitale Eingänge 4 Eingänge, 24 V DC / 10 mA
Vibrationsfestigkeit EN 60068-2-6
Störfestigkeit (EMV) DIN EN 61326-1:2013
DIN EN 61010-1:2011-07
DIN EN 50581:2013-02





































FM500-A, Überwachung, Standard, weitere Varianten lieferbar 1 Lichtrelais 1 Motorrelais... mehr

FM500-A, Überwachung, Standard, weitere Varianten lieferbar

  • 1 Lichtrelais
  • 1 Motorrelais
  • 1 Störmelderelais
  • mit Akku 6 V/1,2 Ah
  • mit statischem Differenzdrucksensor

ohne Funktionsanzeige

TECHNISCHE  DATEN FM500
Allgemein
Nennspannung 230 V AC / 50/60 Hz / ± 10 %
Stromaufnahme < 100 mA
Leistungsaufnahme max. 15 VA
Wiederbereitschaftszeit 600 ms
Betriebstemperatur 0° bis +55 ° C
Luftfeuchtigkeit Max. 80 % relativ, nicht kondensierend
Gehäuse
Schutzart IP 10
Material Stahlblech
Farbe RAL 9002
Abmessungen (L x B x H) 290 x 208 x 99 mm
Gewicht Ca. 2,8 kg
Geräteklemmen 0,2 bis 1,5 mm²
Relaiskontakt Laborabzugslicht
Anzahl 1 Relais (K1)
Kontaktart Arbeitskontakt
Nennspannung 230 V AC
Nennstrom 6 A
Relaiskontakt
Anzahl 3 Relais (K2, K3, K4)
Kontaktart Umschalt- / Arbeitskontakt
Nennspannung 24 V AC / DC
Nennstrom 3 A
Digitale Eingänge
Anzahl 2
Ansteuerung Potentialfreier Kontakt, maximale Kabellänge 5 m
Eingangsspannung maximal 24 V DC ± 10 %
Eingangsstrom maximal 10 mA pro Eingang
Analogausgänge
Anzahl 2
Spannungsausgang 2 V bis 10 V DC, 10 mA
Analogeingang, geeignet für Wegsensor
Spannungseingang 0 V bis 10 V DC, 1 mA
Differenzdrucksensor
Druckbereich 6 Pa bis 240 Pa, optional 20 bis 640 Pa
Druckbereich < 10 ms
Sensor-Berstdruck 200 mBar (20.000 Pa)

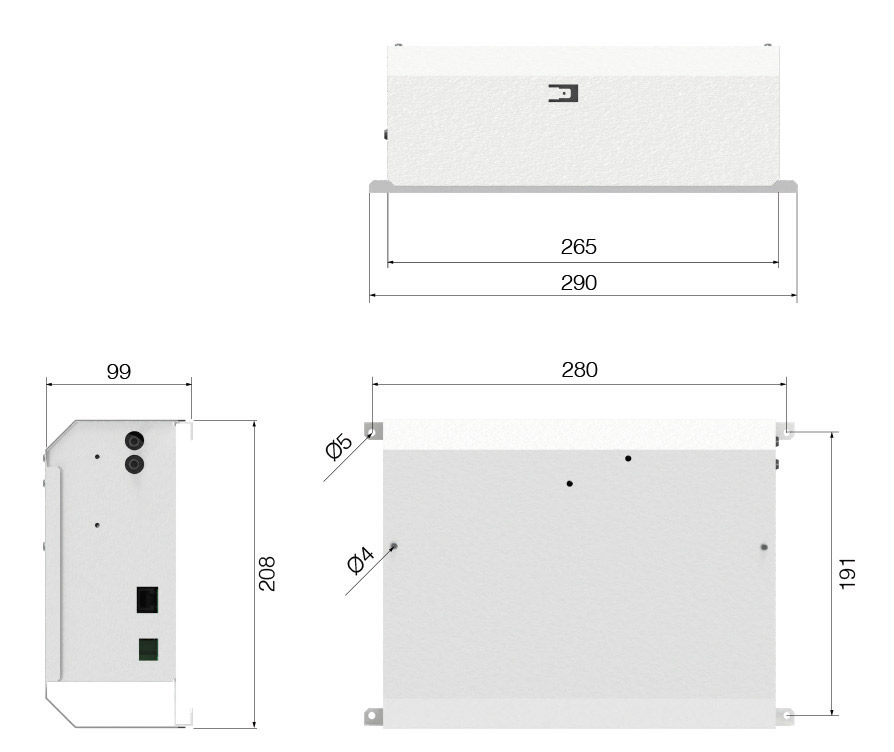

Gehäuseabmessungen

laborabzugsueberwachung_fm100-abmessungen

Folgende Infos zum Hersteller sind verfübar...... mehr
SCHNEIDER Elektronik GmbH

Die SCHNEIDER Elektronik GmbH ist ein seit über 60 Jahren am Markt etabliertes Unternehmen, das sich seit mehr als 25 Jahren auf die Entwicklung, die Produktion und den Vertrieb von elektronischen Regel- und Steuerkomponenten für die Heizungs-, Klima-, Lüftungs- und Labortechnik sowie auf vernetzte Produkte für die Gebäudeautomation und Industrie spezialisiert hat.

Regelungen für Laborabzüge

SCHNEIDER bietet für jeden Laborabzugstyp die geeignete Regelung, unabhängig davon, ob der Abluftvolumenstrom bedarfsgerecht oder die Einströmgeschwindigkeit konstant geregelt wird. Der modulare Aufbau ermöglicht, auch nachträglich, eine einfache Funktionserweiterung. Alle Produkte sind miteinander vernetzbar, arbeiten komplett autark und gewährleisten dem Nutzer und Planer eine sehr hohe Flexibilität. Für jeden Anwendungsfall haben sie verschiedene Regelvarianten zur Auswahl: Von der Konstantregelung (1-Punkt, 2-Punkt und 3-Punkt) sowie der vollvariablen frontschieberabhängigen Regelung mit integrierter Regelung/Überwachung der Stützstrahltechnik bis zur kombinierten Zuluft-/Abluftregelung für Zuluftabzüge. Alles aus einer Hand und für alle Laborabzugstypen geeignet. Gemeinsames Kriterium aller LabSystem + AirSystem Regelungen ist die sehr schnelle Ausregelzeit. Dafür hat SCHNEIDER extra einen eigenen, sehr schnellen hysteresefreien Stellantrieb entwickelt, der in Verbindung mit unserem einzigartigen Regelalgorithmus schnellste Regelzeiten (< 2 s) und höchste Lebensdauer garantiert. Thermische Lasten werden im Laborabzug normgerecht nach DIN EN 14175-7 gemessen, alarmiert und sicher durch Erhöhung des Abluftvolumenstroms abgeführt.

Faachberatung

Hotline ✆0800 8050900  Zentrale +49 (0)6042 97 81 68-0  E-Mail service@adesatos.com

Den gewünschten Artikel nicht gefunden? Nicht unser gesamtes Lieferportolio finden Sie online. Schreiben Sie uns oder rufen uns an. Wir helfen gerne.
